Name: TR7007 LE SII SMT AOI Machine High Resolution Shadow libre a pré possédé 3D SPI
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: Le SII TR7007 ultra
Availability: InStock

À la maison > produits > SMT AOI Machine >

TR7007 LE SII SMT AOI Machine High Resolution Shadow libre a pré possédé 3D SPI

TR7007 le SII SMT AOI Machine

LE SII TR7007

TR7007 le SII 3D SPI

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

Le SII TR7007 ultra

Nous contacter

Demandez un devis

TR7007 LE SII SMT AOI Machine High Resolution Shadow libre a pré possédé 3D SPI

Détails du produit

Application:

Inspection optique SPI de pâte de soudure

Description de machine:

inspection de pâte de la soudure 3D

Marque:

TRI

Modèle:

Le SII TR7007 ultra

Caractéristiques:

Solution futée d'usine avec des tendances en temps réel de SPC

Condition:

Occasion / Reconditionné

Fonctionnalité:

Utilisation industrielle - chaîne de montage de SMT

Emballage:

Boîte en bois

délai d'exécution:

5-7 jours ouvrables

Paiement:

TTT, Paypal, L/C, D/A, D/P, Western Union, MoneyGram

Mettre en évidence:

TR7007 le SII SMT AOI Machine

LE SII TR7007

TR7007 le SII 3D SPI

Conditions de paiement et d'expédition

Quantité de commande min

1 unité

Prix

USD

Détails d'emballage

boîte en bois

Délai de livraison

1 à 5 jours ouvrables

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacité d'approvisionnement

10 unités

Produits connexes

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix

Nous contacter

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contactez-nous maintenant

Description du produit

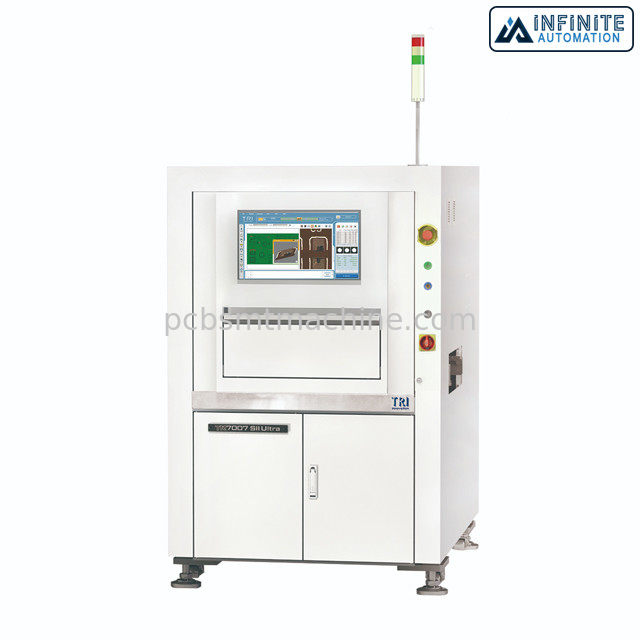

TR7007 LE SII SMT AOI Machine High Resolution Shadow libre a pré possédé 3D SPI

Ombre ultra à haute résolution du SII TR7007 3D libre SPI avec des capacités de retour et de réaction, machine d'occasion d'inspection de pâte de la soudure 3D (SPI)

Le SII TR7007 exécute ultra à une industrie-principale vitesse jusqu'à de 180 cm2/sec. Le SII TR7007 ultra est établi sur une plate-forme mécanique augmentée pour garantir la stabilité, l'exactitude, et la précision pendant l'inspection. Le 3D SPI est une solution prête de l'industrie 4,0 soutenant le prochain et les protocoles innovateurs tels que l'IPC ont relié l'échange d'usine (CFX) et la norme d'IPC Hermes 9852.

L'automation infinie offre un large éventail de machines d'occasion de SMT. Nous offrons des imprimantes de SMT, des mounters de puce, AOI, des fours de ré-écoulement, des machines de nettoyage, des convoyeurs de lien, et tous autres machines et équipement d'automatisation industrielle de SMT.

Caractéristiques :

• l'Industrie-principale inspection accélère à 180 cm2/sec
• Préparez pour inspecter en quelques minutes avec la TRI programmation futée
• Boucle bloquée prête : Capacités de retour et de réaction
• Solution futée d'usine avec des tendances en temps réel de SPC

Caractéristiques :

Système optique

Méthode de représentation	Représentation dynamique
Caméra	4 Mpix
Résolution de représentation	10 μm, µm 15 (prémonter)
Éclairage	RVB LED
technologie 3D	modèle bidirectionnel de frange
Champ visuel	4 µm de Mpix@ 10 : 20 x 20 millimètres 4 µm de Mpix@ 15 : 30 x 30 millimètres

Représentation d'inspection

Vitesse de représentation	4 µm de Mpix@ 10 : ² /sec de 80 cm 4 µm de Mpix@ 15 : ² /sec de 180 cm
Résolution de taille	0,4 µm
Max. Solder Height	@ µm 10 : µm 420 @ µm 15 : µm 385

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses	Moteur linéaire et échelle linéaire avec le contrôleur basé sur DSP
Contrôle d'axe des y	Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des z	Vis à billes + contrôleur C.A.-servo
X-Y Axis Resolution	0,5 µm
Résolution d'axe des z	1 µm

Manipulation de conseil

Taille maximum de carte PCB	Le SII TR7007 ultra : 510 x 460 millimètres TR7007 le SII ultra DL : 510 x 310 millimètres X 2 ruelles, 510 x 590 millimètres X 1 ruelle
Épaisseur de carte PCB	0.6-5 millimètre
Poids maximum de carte PCB	3 kilogrammes
Dégagement supérieur	50 millimètres
Dégagement inférieur	40 millimètres
Dégagement de bord	3 millimètres
Taille de convoyeur	880 – 920 millimètres * SMEMA compatible

Fonctions d'inspection

Défauts	Pâte insuffisante Pâte excessive Défaut de forme de forme Pâte absente et transition
Mesure	Taille Secteur Volume Compensez

Dimensions

WxDxH	Le SII TR7007 ultra : 1100 x 1480 x 1600 TR7007 le SII ultra DL : 1100 x 1705 x 1600 millimètres Note : pas comprenant la tour de signal, taille de tour de signal 512 millimètres
Poids	Le SII TR7007 ultra : 740 kilogrammes TR7007 le SII ultra DL : 925 kilogrammes
