À la maison > produits > SMT AOI Machine >
TR7007Q plus la machine de sMT de SPI a pré possédé l'inspection de pâte de la soudure 3D

TR7007Q plus la machine de sMT de SPI a pré possédé l'inspection de pâte de la soudure 3D

TR7007Q plus la machine de SPI SMT

Plus de TR7007Q

machine de 3D SPI SMT

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

Plus de TR7007Q

Nous contacter
Demandez un devis
TR7007Q plus la machine de sMT de SPI a pré possédé l'inspection de pâte de la soudure 3D
Détails du produit
Application:
La soudure collent l'inspection optique (SPI)
Description de machine:
machine d'inspection de pâte de la soudure 3D
Marque:
TRI
Modèle:
Plus de TR7007Q
Caractéristiques:
2D éclairage augmenté, pour une inspection plus élevée d'uniformité.
Condition:
Occasion
Fonctionnalité:
Utilisation industrielle - chaîne de montage de SMT
Emballage:
Boîte en bois/caisse
délai d'exécution:
5 à 7 jours ouvrés
Paiement:
TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal
Mettre en évidence:

TR7007Q plus la machine de SPI SMT

,

Plus de TR7007Q

,

machine de 3D SPI SMT

Conditions de paiement et d'expédition
Quantité de commande min
1 unité
Prix
USD
Détails d'emballage
boîte en bois
Délai de livraison
1 à 5 jours ouvrables
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement
10 unités
Produits connexes
Un bon prix. Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste en ligne

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix
Un bon prix. 3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure en ligne

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix
Un bon prix. Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI en ligne

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix
Un bon prix. Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730 en ligne

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix
Nous contacter
13823274872
amor@pcbsmtmachine.com
86-755-23115005
Contactez-nous maintenant
Description du produit

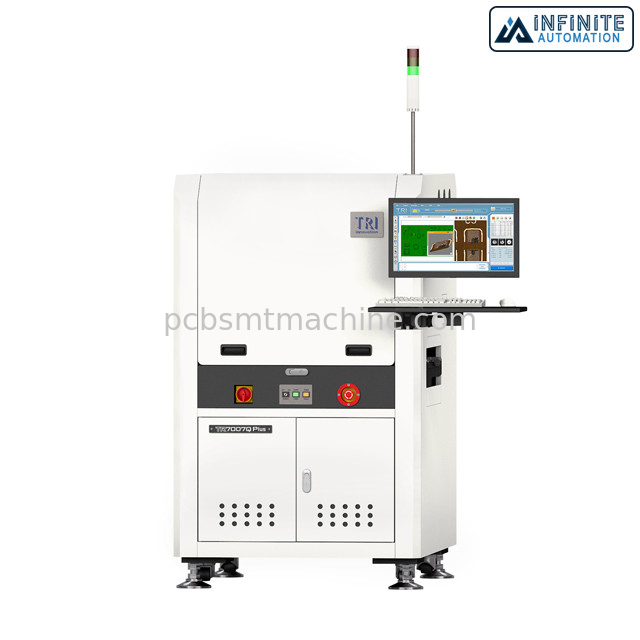

TR7007Q plus la machine de SPI SMT a pré possédé l'inspection de pâte de la soudure 3D



TR7007Q plus l'ombre à haute résolution 3D libre SPI avec le 2D éclairage augmenté, pour une inspection plus élevée d'uniformité, machine d'occasion d'inspection de pâte de la soudure 3D (SPI)



Le TR7007Q plus la plate-forme de 3D SPI est équipé d'un contrôleur amélioré de mouvement (EtherCAT) et d'un 2D module de allumage augmenté. Le plus de TR7007Q peut exactement inspecter de bas ponts en soudure et compenser le halage de conseil pour éliminer la déformation locale de carte PCB. Le plus de TR7007Q est équipé de jusqu'à 4 projecteurs pour assurer une inspection sans ombre. La solution de SPI soulage d'échange de données entre la chaîne de production et le MES de votre choix pour permettre la traçabilité de données pour l'usine reliée.



Caractéristiques :



• 2D éclairage augmenté, pour une inspection plus élevée d'uniformité.
• Nouveau contrôleur de mouvement, EtherCAT, pour des mesures en temps réel.
• Solution futée d'usine avec des tendances en temps réel de SPC
• Boucle bloquée prête : Capacités de retour et de réaction



Caractéristiques :



Système optique

Méthode de représentation Arrêt-et-vont la représentation
Caméra 4 Mpix ou 12 Mpix (prémonter)
Résolution de représentation 5,5 μm, 6 μm, 10 μm, µm 15 (prémonter)
Éclairage 2D lumières augmentées (RGB+W)
technologie 3D modèle de frange de 4-way Digital
Champ visuel Lien de Camera de la député britannique 4
@ μm 10 : 20.3x20.3 millimètre
@ μm 15 : 30.5x30.5 millimètre

Lien de Camera de la député britannique 12
@ μm 5,5 : 22.5x16.5 millimètre
@ μm 10 : 40.8x30.7 millimètre
@ μm 15 : 61.2x46.1 millimètre

12 député britannique CoaXPress-
@ μm 6 : 24.4x18.4 millimètre
@ μm 10 : 40.8x30.7 millimètre

Note :
(1) TR7007Q plus la DL n'est pas disponible pour le μm 5,5 avec le μm 12 la député britannique Camera Link et 6 avec 12 la député britannique CoaXPress
(2) la seule configuration disponible pour le plus de TR7007LQ est le μm 6 avec 12 la député britannique CoaXPress

Représentation d'inspection

Vitesse de représentation 4 député britannique Camera Link : Jusqu'à 3 FOV/sec
12 député britannique Camera Link : Jusqu'à 1,8 FOV/sec
12 député britannique CoaXPress : Jusqu'à 2,6 FOV/sec
Résolution de taille @10 μm/15 μm : 0,45 μm
@5.5 μm/6 μm : 0,22 μm
Max. Solder Height @10 μm/15 μm : 420 μm/750 μm
@5.5 μm/6 μm : 210 μm/310 μm

* sur la cible de calibrage

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses Contrôleur de mouvement de vis à billes + d'EtherCAT
Contrôle d'axe des y Contrôleur de mouvement de vis à billes + d'EtherCAT
Contrôle d'axe des z Contrôleur de mouvement de vis à billes + d'EtherCAT
X-Y Axis Resolution 0,5 μm
Résolution d'axe des z 1 μm

Manipulation de conseil

Taille maximum de carte PCB Plus de TR7007Q : @5.5 et 6 μm - 400 x 330 millimètres, @10 et μm 15 - 510 x 460 millimètres
TR7007Q plus la DL : @10 et 15 μm - 510 x 310 millimètres X 2 ruelles, 510 x 590 millimètres X 1 ruelle
Plus de TR7007LQ : @6 μm - 765 x 610 millimètres
Épaisseur de carte PCB 0.6 - 5mm
Poids maximum de carte PCB 3kg. Facultatif : 5kg
Dégagement supérieur @5.5 μm, μm 6 : 25 millimètres ; @10 μm, μm 15 : 50 millimètres
Dégagement inférieur 40 millimètres
Dégagement de bord 3 millimètres
Taille de convoyeur 880 – 920 millimètres

* SMEMA compatible

Fonctions d'inspection

Défauts Pâte insuffisante
Pâte excessive
Défaut de forme de forme
Pâte absente et transition
Mesure Taille
Secteur
Volume
Compensez

Dimensions

WxDxH Plus de TR7007Q : 1000 x 1400 x 1650 millimètres
TR7007Q plus la DL : 1000 x 1500 x 1650 millimètres
Plus de TR7007LQ : 1365 x 1720 x 1710 millimètres

Note : pas comprenant la tour de signal, taille de tour de signal 515 millimètres
Poids Plus de TR7007Q : 750 kilogrammes
TR7007Q plus la DL : 830 kilogrammes
Plus de TR7007LQ : 982 kilogrammes
