Name: Haute précision SMT AOI Machine Automated Inspection Machine du décollement TR7710
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7710DT
Availability: InStock

À la maison > produits > SMT AOI Machine >

Haute précision SMT AOI Machine Automated Inspection Machine du décollement TR7710

TR7710 décollement SMT AOI Machine

SMT pré possédé AOI Machine

TR7710DT

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

TR7710DT

Nous contacter

Demandez un devis

Haute précision SMT AOI Machine Automated Inspection Machine du décollement TR7710

Détails du produit

Application:

Inspection optique automatisée (AOI)

Description de machine:

Machine d'inspection automatique

Marque:

TRI

Modèle:

TR7710DT

Caractéristiques:

Solution AOI de bureau économique et flexible

Condition:

Occasion

Fonctionnalité:

Utilisation industrielle - chaîne de montage de SMT

Emballage:

Boîte en bois/caisse

délai d'exécution:

5 à 7 jours ouvrés

Paiement:

TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal

Mettre en évidence:

TR7710 décollement SMT AOI Machine

SMT pré possédé AOI Machine

TR7710DT

Conditions de paiement et d'expédition

Quantité de commande min

1 unité

Prix

USD

Détails d'emballage

boîte en bois

Délai de livraison

1 à 5 jours ouvrables

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacité d'approvisionnement

10 unités

Produits connexes

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix

Nous contacter

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contactez-nous maintenant

Description du produit

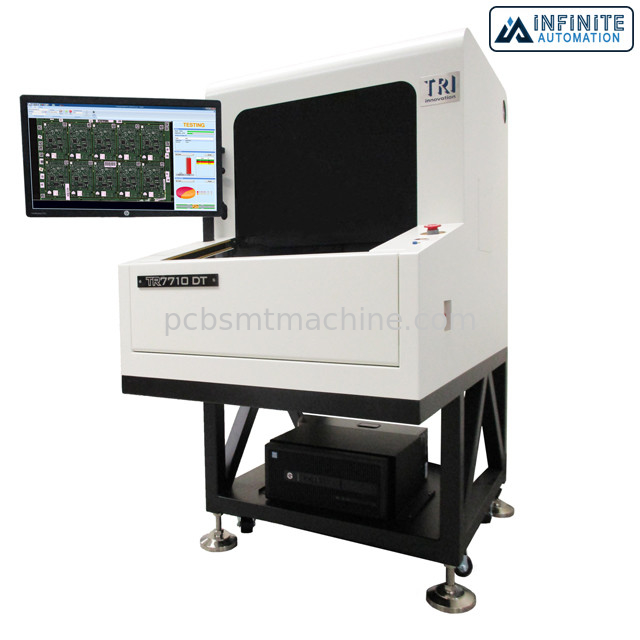

Haute précision SMT AOI Machine Automated Inspection Machine du décollement TR7710

TR7710 solution de bureau ultra haute d'AOI de précision du décollement 3D AOI, économique et flexible

Le décollement TR7710 est un économique, flexible arrêt-et-vont la solution de bureau d'AOI qui combine un système à haute résolution précis de caméra et un TRI éclairage multiphasé exclusif pour saisir des images détaillées de panneau de carte PCB. La nouvelle solution optique offre une gamme accrue de DOF pour les composants grands avec le dégagement élevé facultatif. Le TRI logiciel avancé d'inspection offre une interface de programmation NPI-optimisée avec l'excellente détection de question. Avec la programmation basée sur DAO futée facile, le décollement TR7710 est une solution rentable et personnalisable d'AOI conçue pour adapter n'importe quel budget. L'automation infinie offre un large éventail de machines d'occasion de SMT. Nous offrons des imprimantes de SMT, des mounters de puce, AOI, des fours de ré-écoulement, des machines de nettoyage, des convoyeurs de lien, et tous autres machines et équipement d'automatisation industrielle de SMT.

Caractéristiques

• Solution de bureau économique et flexible d'AOI
• 6,5 caméra couleur ultra-rapide de Mpix
• magicien facile NPI-optimisé d'interface de programmation
• Arrêt-et-vont l'inspection avec la grande profondeur du champ (le DOF)
• résolution 10 µm ou 12,5 optique de µm

Caractéristiques

Système optique

Méthode de représentation	Arrêt-et-vont la représentation
Caméra supérieure	6,5 Mpix
Caméra d'angle	NON-DÉTERMINÉ
Résolution de représentation	10 µm, µm 12,5 (prémonter)
Éclairage	RGB+W multiphasé LED
technologie 3D	NON-DÉTERMINÉ
Gamme 3D maximale	NON-DÉTERMINÉ

Représentation d'inspection

Vitesse de représentation

6,5 µm de Mpix@ 10 : ² /sec de 22 cm
6,5 µm 12,5 de Mpix@ : ² /sec de 35 cm

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses	Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des y	Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des z	NON-DÉTERMINÉ
X-Y Axis Resolution	1 µm

Manipulation de conseil

Taille maximum de carte PCB	DÉCOLLEMENT TR7710 : 330 x 250 millimètres DÉCOLLEMENT DE TR7710L : 510 x 460 millimètres
Épaisseur de carte PCB	3 millimètres
Poids maximum de carte PCB	3 kilogrammes
Dégagement supérieur	25 millimètres
Dégagement inférieur	100 millimètres
Dégagement de bord	3 millimètres
Convoyeur	Manuel

Fonctions d'inspection

Composant	Absent Tombstoning Billboarding Polarité Rotation Décalage Inscription fausse (OCV) Défectueux À l'envers Composant supplémentaire Matière étrangère
Soudure	Soudure excédentaire Soudure insuffisante Transition goupilles d'À travers-trou Avance soulevée Doigt d'or Éraflure/contamination

Dimensions

WxDxH	DÉCOLLEMENT TR7710 : 800 x 1100 x 1480 millimètres DÉCOLLEMENT DE TR7710L : 970 x 1295 x 1465 millimètres
Poids	DÉCOLLEMENT TR7710 : 340 kilogrammes DÉCOLLEMENT DE TR7710L : 380 kilogrammes
