À la maison > produits > SMT AOI Machine >
TR7500 SIII 3D a automatisé la haute précision de machine optique d'inspection

TR7500 SIII 3D a automatisé la haute précision de machine optique d'inspection

TR7500 SIII a automatisé la machine optique d'inspection

TR7500 SII

TR7500 SIII a automatisé l'équipement optique d'inspection

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

TR7500 SII

Nous contacter
Demandez un devis
TR7500 SIII 3D a automatisé la haute précision de machine optique d'inspection TR7500 SIII 3D a automatisé la haute précision de machine optique d'inspection
Détails du produit
Application:
Inspection optique automatisée
Description de machine:
machine automatique de l'inspection 3D
Marque:
TRI
Modèle:
TR7500 SII
Caractéristiques:
AOI multiphase à 5 caméras de haute précision
Condition:
Occasion / Reconditionné
Fonctionnalité:
Utilisation industrielle - chaîne de montage de SMT
Emballage:
Boîte en bois/caisse
délai d'exécution:
5 à 7 jours
Paiement:
TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal
Mettre en évidence:

TR7500 SIII a automatisé la machine optique d'inspection

,

TR7500 SII

,

TR7500 SIII a automatisé l'équipement optique d'inspection

Conditions de paiement et d'expédition
Quantité de commande min
1 unité
Prix
USD
Détails d'emballage
Boîte en bois
Délai de livraison
1 à 5 jours ouvrables
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement
10 unités
Produits connexes
Un bon prix. Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste en ligne

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix
Un bon prix. 3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure en ligne

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix
Un bon prix. Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI en ligne

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix
Un bon prix. Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730 en ligne

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix
Nous contacter
13823274872
amor@pcbsmtmachine.com
86-755-23115005
Contactez-nous maintenant
Description du produit

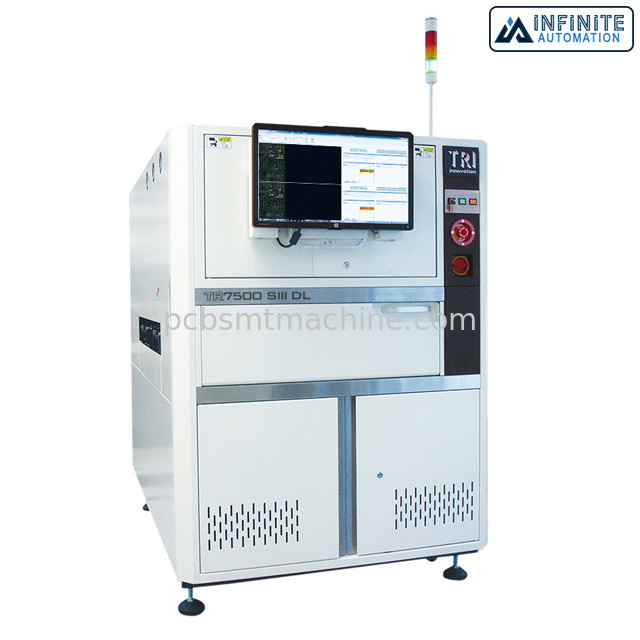

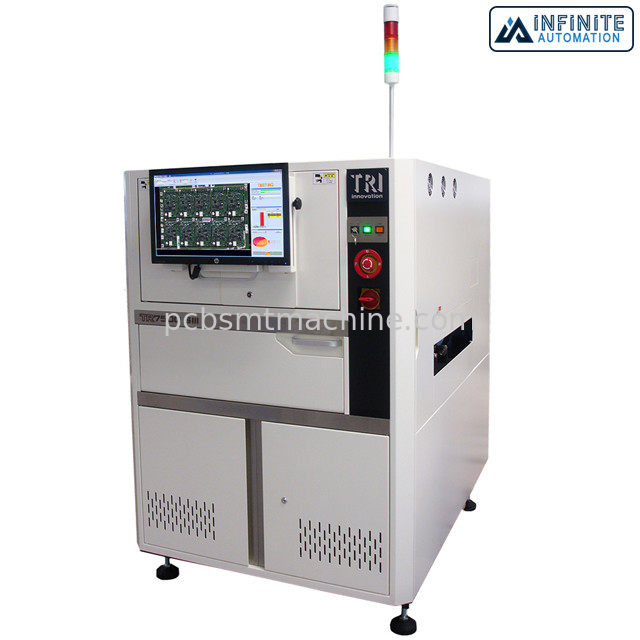

TR7500 SIII 3D a automatisé la haute précision de machine optique d'inspection



La précision ultra haute 3D AOI, 3D de TR7500 SIII 3D a automatisé les machines de la machine d'inspection (AOI), d'occasion et reconditionné d'AOI



La TRI solution ligne du dessus d'AOI offre l'inspection d'ensemble de carte PCB de caméra de l'ultra-haut-vitesse 5 qui peut sûrement détecter les défauts même de soudure les plus complexes et d'assemblée. La combinaison puissante du logiciel intelligent et du matériel performant fournit une solution fiable et facile à utiliser d'AOI concentrée sur des résultats fortement précis d'inspection avec un minimum d'appels faux pour aider à optimiser vos rendements de production.



L'automation infinie offre un large éventail de machines d'occasion de SMT. Nous offrons des imprimantes de SMT, des mounters de puce, AOI, des fours de ré-écoulement, des machines de nettoyage, des convoyeurs de lien, et tous autres machines et équipement d'automatisation industrielle de SMT.



Caractéristiques



  • • Caméra AOI multiphasé de la haute précision 5
    • GUI de programmation facile intelligent avec l'édition en différé
    • Convoyeur automatique intelligent pendant des temps de chargement réduits
    • Inspection fiable avec les appels faux de grande précision et minimum



Caractéristiques



Système optique

Méthode de représentation Représentation dynamique
Caméra supérieure 4 Mpix
Caméra d'angle 1,3 Mpix ou 6,5 Mpix (prémonter)
Résolution de représentation 10 µm, µm 15 (prémonter)
Éclairage RGB+W multiphasé LED
technologie 3D Capteurs simples/doubles du laser 3D
Gamme 3D maximale 20 millimètres (avec la hausse de capteur de laser 3D facultative)

Représentation d'inspection

Vitesse de représentation 4 µm 2D de Mpix@ 10 : ² /sec de 60 cm
4 µm 2D de Mpix@ 15 : ² /sec de 120 cm

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des y Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des z NON-DÉTERMINÉ
X-Y Axis Resolution 1 µm

Manipulation de conseil

Taille maximum de carte PCB TR7500 SIII : 510 x 460 millimètres
TR7500L SIII : 660 x 610 millimètres
TR7500 SIII DL : 510 x 310 millimètres X 2 ruelles, 510 x 590 millimètres X 1 ruelle
Épaisseur de carte PCB 0.6-5 millimètre
Poids maximum de carte PCB 3 kilogrammes
Dégagement supérieur 25 millimètres [48 millimètres de facultatif]
Dégagement inférieur 40 millimètres
Dégagement de bord 3 millimètres [5 millimètres de facultatif]
Convoyeur En ligne
Taille : 880 – 920 millimètres

* SMEMA compatible

Fonctions d'inspection

Composant Absent
Tombstoning
Billboarding
Polarité
Rotation
Décalage
Inscription fausse (OCV)
Défectueux
À l'envers
Composant supplémentaire
Matière étrangère
Composant soulevé
Soudure Soudure excédentaire
Soudure insuffisante
Transition
goupilles d'À travers-trou
Avance soulevée
Doigt d'or
Éraflure/contamination

Dimensions

WxDxH TR7500 SIII : 1100 x 1670 x 1550 millimètres
TR7500L SIII : 1300 x 1630 x 1655 millimètres
TR7500 SIII DL : 1100 x 1770 x 1550 millimètres

Note : pas comprenant la tour de signal, taille de tour de signal 520 millimètres
Poids TR7500 SIII : 1030 kilogrammes
TR7500L SIII : 1255 kilogrammes
TR7500 SIII DL : 1150 kilogrammes

Les étiquettes：

Plein 3D SMT AOI Machine

Machine reconditionnée de l'aoi 3d

SMT reconditionné AOI Machine
