Name: Machine de TR7710 SMT AOI Machine Economical Automated Inspection
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7710
Availability: InStock

À la maison > produits > SMT AOI Machine >

Machine de TR7710 SMT AOI Machine Economical Automated Inspection

TR7710 SMT AOI Machine

SMT économique AOI Machine

TR7710

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

TR7710

Nous contacter

Demandez un devis

Machine de TR7710 SMT AOI Machine Economical Automated Inspection

Détails du produit

Application:

Inspection optique automatique

Description de machine:

machine automatique de l'inspection 3D

Marque:

TRI

Modèle:

TR7710

Caractéristiques:

Caméra couleur haute vitesse 6,5 Mpix

Condition:

Occasion / Reconditionné

Fonctionnalité:

Utilisation industrielle - chaîne de montage de SMT

Emballage:

Boîte en bois/caisse

délai d'exécution:

5 à 7 jours

Paiement:

TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal

Mettre en évidence:

TR7710 SMT AOI Machine

SMT économique AOI Machine

TR7710

Conditions de paiement et d'expédition

Quantité de commande min

1 unité

Prix

USD

Détails d'emballage

boîte en bois

Délai de livraison

1 à 5 jours ouvrables

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacité d'approvisionnement

10 unités

Produits connexes

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix

Nous contacter

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contactez-nous maintenant

Description du produit

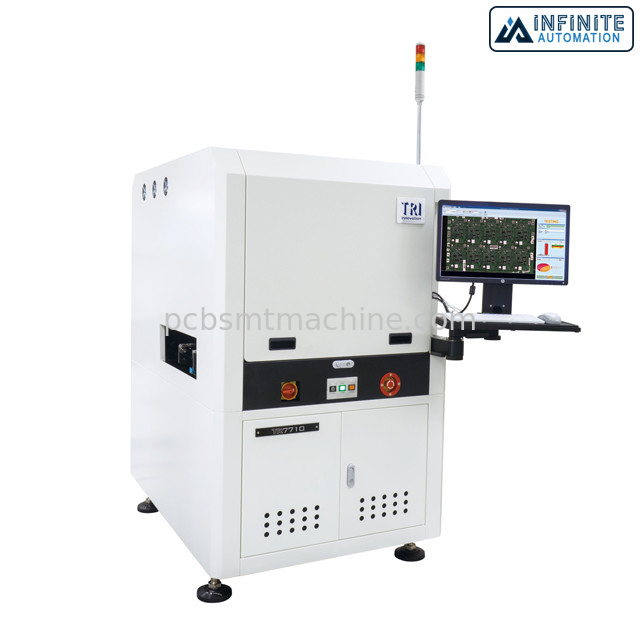

Machine de TR7710 SMT AOI Machine Economical Automated Inspection

Le SII TR7710 plus 3D la précision ultra haute 3D AOI, 3D a automatisé les machines de la machine d'inspection (AOI), d'occasion et reconditionné d'AOI

Le TR7710 personnalisable économique combine un système à haute résolution précis de caméra et un éclairage multiphasé exclusif de TRI& pour saisir des images détaillées de panneau de carte PCB. La nouvelle solution optique offre une gamme accrue de DOF pour les composants grands avec le dégagement élevé facultatif. La TRI série d'III de logiciel AOI-compatible d'inspection combine l'excellente détection de défaut et la programmation basée sur DAO futée facile dans une solution rentable et personnalisable d'AOI conçue pour adapter n'importe quel budget.

L'automation infinie offre un large éventail de machines d'occasion de SMT. Nous offrons des imprimantes de SMT, des mounters de puce, AOI, des fours de ré-écoulement, des machines de nettoyage, des convoyeurs de lien, et tous autres machines et équipement d'automatisation industrielle de SMT.

Caractéristiques

• Solution intégrée économique et fortement personnalisable d'AOI
• 6,5 caméra couleur ultra-rapide de Mpix
• magicien facile NPI-optimisé d'interface de programmation
• Arrêt-et-vont l'inspection avec la grande profondeur du champ (le DOF)
• résolution 10 µm ou 12,5 optique de µm

Caractéristiques

Système optique

Méthode de représentation	Arrêt-et-allez
Caméra supérieure	6,5 Mpix
Caméra d'angle	NON-DÉTERMINÉ
Résolution de représentation	10 µm, µm 12,5 (prémonter)
Éclairage	RGB+W multiphasé LED
technologie 3D	NON-DÉTERMINÉ
Gamme 3D maximale	NON-DÉTERMINÉ

Représentation d'inspection

Vitesse de représentation

6,5 µm de Mpix@ 10 : ² /sec de 27 cm
6,5 µm 12,5 de Mpix@ : ² /sec de 43 cm

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses	Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des y	Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des z	NON-DÉTERMINÉ
X-Y Axis Resolution	1 µm

Manipulation de conseil

Taille maximum de carte PCB	Μm de TR7710@ 10, µm 15 : 510 x 460 millimètres Μm de TR7710 DL@ 10, µm 12,5 : 510 x 310 millimètres X 2 ruelles, 510 x 590 millimètres X 1 ruelle
Épaisseur de carte PCB	0.6-5 millimètre
Poids maximum de carte PCB	3 kilogrammes
Dégagement supérieur	25 millimètres
Dégagement inférieur	40 millimètres [100 millimètres de facultatif]
Dégagement de bord	3 millimètres [5 millimètres de facultatif]
Convoyeur	En ligne Taille : 880 – 920 millimètres * SMEMA compatible

Fonctions d'inspection

Composant	Absent Tombstoning Billboarding Polarité Rotation Décalage Inscription fausse (OCV) Défectueux À l'envers Composant supplémentaire Matière étrangère
Soudure	Soudure excédentaire Soudure insuffisante Transition goupilles d'À travers-trou Avance soulevée Doigt d'or Éraflure/contamination

Dimensions

WxDxH	TR7710 : 1000 x 1400 x 1650 millimètres TR7710 DL : 1000 x 1500 x 1650 millimètres Note : pas comprenant la tour de signal, taille de tour de signal 520 millimètres
Poids	TR7710 : 600 kilogrammes TR7710 DL : 650 kilogrammes
