Précision ultra haute SMT AOI Machine Automated Inspection Machine

Précision ultra haute SMT AOI Machine Automated Inspection Machine

Haute précision SMT AOI Machine

TR7500 SIII 3DSMT AOI Machine

TR7500 SIII 3D a automatisé la machine d'inspection

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

TR7500 SIII 3D

Nous contacter
Demandez un devis
Précision ultra haute SMT AOI Machine Automated Inspection Machine Précision ultra haute SMT AOI Machine Automated Inspection Machine
Détails du produit
Application:
Inspection optique automatique (AOI)
Description de machine:
machine automatique de l'inspection 3D
Marque:
TRI
Modèle:
TR7500 SIII 3D
Caractéristiques:
Inspection à grande vitesse de Multi-angle de couleur de jusqu'à 01005 composants
Condition:
Occasion / Reconditionné
Fonctionnalité:
Utilisation industrielle - chaîne de montage de SMT
Emballage:
Boîte en bois/caisse
délai d'exécution:
5 à 7 jours
Paiement:
TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal
Mettre en évidence:

Haute précision SMT AOI Machine

,

TR7500 SIII 3DSMT AOI Machine

,

TR7500 SIII 3D a automatisé la machine d'inspection

Conditions de paiement et d'expédition
Quantité de commande min
1 unité
Prix
USD
Détails d'emballage
boîte en bois
Délai de livraison
1 à 5 jours ouvrables
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement
10 unités
Produits connexes
Un bon prix. Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste en ligne

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix
Un bon prix. 3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure en ligne

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix
Un bon prix. Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI en ligne

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix
Un bon prix. Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730 en ligne

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix
Nous contacter
13823274872
amor@pcbsmtmachine.com
86-755-23115005
Contactez-nous maintenant
Description du produit

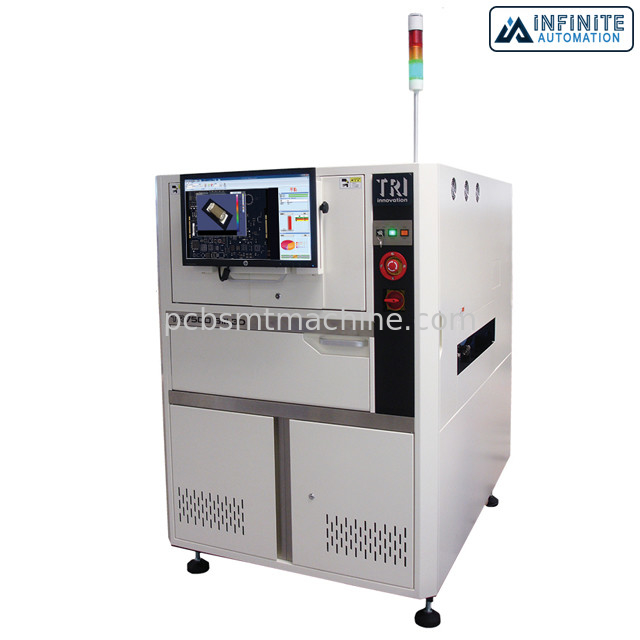

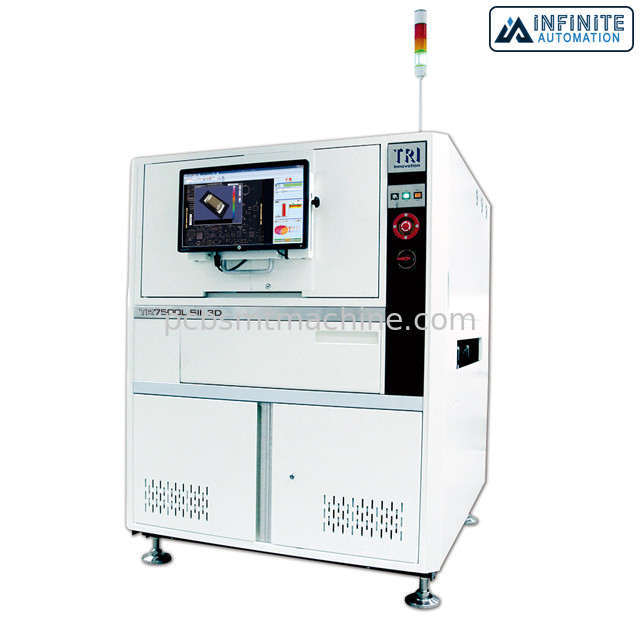

Précision ultra haute SMT AOI Machine Automated Inspection Machine



La précision ultra haute 3D AOI, 3D de TR7500 SIII 3D a automatisé les machines de la machine d'inspection (AOI), d'occasion et reconditionné d'AOI



La TRI solution optima de 3D AOI fournit l'inspection de carte PCB de multi-angle la plus rapide ajoutée à la mesure vraie basée sur bleu du profil 3D pour la couverture optique de symptômes de défaut automatisée la plus élevée possible. Combinant les solutions logicielles de pointe et les plates-formes matériel intelligentes troisièmes générations, le TR7500 SIII 3D offre l'inspection robuste de défaut de la soudure 3D et du composant avec la couverture élevée d'inspection et la programmation facile.



L'automation infinie offre un large éventail de machines d'occasion de SMT. Nous offrons des imprimantes de SMT, des mounters de puce, AOI, des fours de ré-écoulement, des machines de nettoyage, des convoyeurs de lien, et tous autres machines et équipement d'automatisation industrielle de SMT.



Caractéristiques



  • • Inspection à grande vitesse de Multi-angle de couleur de jusqu'à 01005 composants
    • Couverture élevée de défaut utilisant la technologie hybride de l'inspection 2D+3D
    • Mesure vraie du profil 3D utilisant de doubles unités de laser
    • Interface de programmation rapide avec la bibliothèque automatique et édition en différé
  •
  •



Caractéristiques



Système optique

Méthode de représentation Représentation dynamique avec la mesure vraie du profil 3D
Caméra supérieure 4 Mpix
Caméra d'angle 1,3 Mpix ou 6,5 Mpix (prémonter)
Résolution de représentation Optique : 10 µm, µm 15
Laser : μm 10 (facultatif), 20 μm, μm 50

Note : Prémonter
Éclairage RGB+W multiphasé LED
technologie 3D Capteurs simples/doubles du laser 3D
Gamme 3D maximale 20 millimètres

Représentation d'inspection

Vitesse de représentation 4 µm 2D de Mpix@ 10 : ² /sec de 60 cm
4 µm 2D de Mpix@ 15 : ² /sec de 120 cm
4 µm 2D+3D de Mpix@ 10 : 27-39 ² /sec* de cm
4 µm 2D+3D de Mpix@ 15 : 40-60 ² /sec* de cm

* selon la taille de conseil et la résolution de laser

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des y Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des z NON-DÉTERMINÉ
X-Y Axis Resolution 1 µm

Manipulation de conseil

Taille maximum de carte PCB TR7500 SIII 3D : mm* 510 x 460
TR7500L SIII 3D : 660 x 460 millimètres
TR7500 SIII 3D DL : 510 x 250 millimètres X 2 ruelles, 510 x 550 millimètres X 1 ruelle

* la classe de grandeur testable de carte PCB variera selon la configuration de la sonde de laser
Épaisseur de carte PCB 0.6-5 millimètre
Poids maximum de carte PCB 3 kilogrammes
Dégagement supérieur 15 mm/25 mm/48 millimètres [facultatifs]

Note :
(1) le μm du resolution@ 50 de laser est de 25 ou 48 millimètres (de facultatif)
(2) le μm du resolution@ 20 de laser est de 25 millimètres
(3) le μm du resolution@ 10 de laser est de 15 millimètres
Dégagement inférieur 40 millimètres
Dégagement de bord 3 millimètres
Convoyeur En ligne
Taille : 880 – 920 millimètres

* SMEMA compatible

Fonctions d'inspection

Composant Absent
Tombstoning
Billboarding
Polarité
Rotation
Décalage
Inscription fausse (OCV)
Défectueux
À l'envers
Composant supplémentaire
Matière étrangère
Composant soulevé
Soudure Soudure excédentaire
Soudure insuffisante
Transition
goupilles d'À travers-trou
Avance soulevée
Doigt d'or
Éraflure/contamination

Dimensions

WxDxH TR7500 SIII 3D : 1100 x 1670 x 1550 millimètres
TR7500L SIII 3D : 1300 x 1630 x 1655 millimètres
TR7500 SIII 3D DL : 1100 x 1770 x 1550 millimètres

Note : pas comprenant la tour de signal, taille de tour de signal 520 millimètres
Poids TR7500 SIII 3D : 1010 kilogrammes
TR7500L SIII 3D : 1250 kilogrammes
TR7500 SIII 3D DL : 1150 kilogrammes
