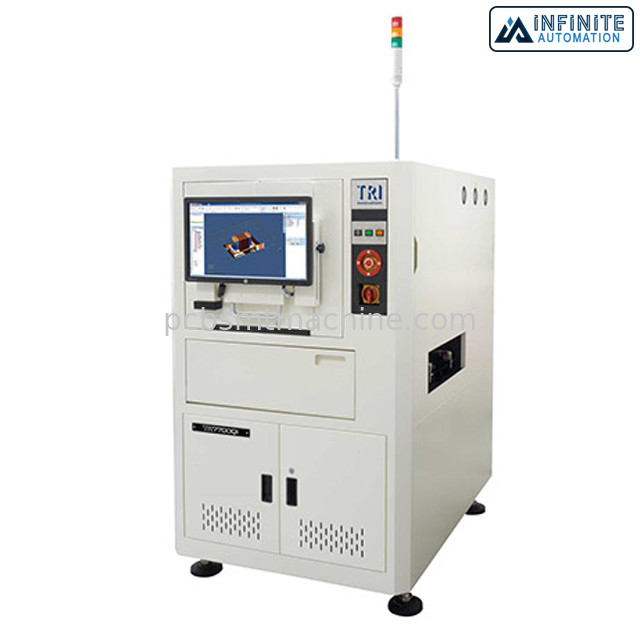

Name: Haute précision de TR7700QI 3D AOI Automated Inspection Machine Ultra
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7700QI
Availability: InStock

À la maison > produits > SMT AOI Machine >

Haute précision de TR7700QI 3D AOI Automated Inspection Machine Ultra

TR7700QI 3D AOI

TR7700QI

TR7700QI a automatisé la machine d'inspection

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

TR7700QI

Nous contacter

Demandez un devis

Haute précision de TR7700QI 3D AOI Automated Inspection Machine Ultra

Détails du produit

Application:

Inspection optique automatique (AOI)

Description de machine:

machine automatique de l'inspection 3D

Marque:

TRI

Modèle:

TR7700QI

Caractéristiques:

La précision ultra-haute 2D+3D Arrêt-et-vont AOI

Condition:

Occasion / Reconditionné

Fonctionnalité:

Utilisation industrielle - chaîne de montage de SMT

Emballage:

Boîte en bois/caisse

délai d'exécution:

5 à 7 jours

Paiement:

TT, L/C, D/A, D/P, Western Union, MoneyGram, Paypal

Mettre en évidence:

TR7700QI 3D AOI

TR7700QI

TR7700QI a automatisé la machine d'inspection

Conditions de paiement et d'expédition

Quantité de commande min

1 unité

Prix

USD

Détails d'emballage

boîte en bois

Délai de livraison

1 à 5 jours ouvrables

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacité d'approvisionnement

10 unités

Produits connexes

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix

Nous contacter

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contactez-nous maintenant

Description du produit

Haute précision de TR7700QI 3D AOI Automated Inspection Machine Ultra

La précision ultra haute 3D AOI, 3D de TR7700QI a automatisé les machines de la machine d'inspection (AOI), d'occasion et reconditionné d'AOI

Le TR7700QI 3D AOI combine la dernières 2D et technologies 3D basées sur la projection numérique de modèle de frange de quadruple pour révolutionner l'inspection d'ensemble de carte PCB. La technologie numérique programmable souple de modèle de la frange 3D couvre une gamme énorme d'inspection de grande exactitude, indiquant même les plus petits défauts de coplanarity et soude les questions communes. Assurez la qualité des joints de soudure utilisant l'inspection IPC-conforme de filet de la soudure 3D. En vérifiant la forme de filet, le TR7700QI 3D AOI peut détecter le volume insuffisant de soudure, le non-mouillage, et les protections sèches.

L'automation infinie offre un large éventail de machines d'occasion de SMT. Nous offrons des imprimantes de SMT, des mounters de puce, AOI, des fours de ré-écoulement, des machines de nettoyage, des convoyeurs de lien, et tous autres machines et équipement d'automatisation industrielle de SMT.

Caractéristiques

• La précision ultra-haute 2D+3D Arrêt-et-vont AOI
• Soudez l'inspection de taille et de volume
• Projection précise de frange du quadruple 3D Digital
• Gamme adaptative de la taille 3D jusqu'à 30 millimètres
• système de convoyeur intelligent sans air (SIGC)

Caractéristiques

Système optique

Méthode de représentation	Arrêt-et-vont la représentation
Caméra supérieure	4 Mpix ou 12 Mpix (prémonter)
Caméra d'angle	NON-DÉTERMINÉ
Résolution de représentation	5,5 µm, 10 µm, µm 15 (prémonter)
Éclairage	Couleur vraie multiphasée LED
technologie 3D	Projecteurs de frange de Digital de quadruple
Gamme 3D maximale	4 µm de Mpix@ 15 : 0-30 mm* 12 µm de Mpix@ 5,5 : 0-4 millimètres 12 µm de Mpix@ 10 : 0-30 mm* Hausse *Need de carte de GPU

Représentation d'inspection

Vitesse de représentation

4 µm de Mpix@ 15 : ² /sec de 21 cm
12 µm de Mpix@ 5,5 : ² /sec (2D de 4,3 cm seulement : ² /sec de 12,2 cm)
12 µm de Mpix@ 10 : ² /sec de 14,5 cm
12 µm de Mpix@ 10 : ² /sec de 23 cm avec CoaXPress facultatif

Note : Selon la distribution composante

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses	Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des y	Vis à billes + contrôleur C.A.-servo
Contrôle d'axe des z	Vis à billes + contrôleur C.A.-servo
X-Y Axis Resolution	1 μm

Manipulation de conseil

Taille maximum de carte PCB	Μm 5,5 de TR7700QI @ : mm* 330 x 330 Μm 10, µm de TR7700QI @ 15 : 510 x 460 millimètres Μm 10, µm de TR7700QI DL @ 15 : 510 x 310 millimètres X 2 ruelles, 510 x 590 millimètres X 1 ruelle * selon la distribution composante, la taille vailable de carte PCB a pu être différente
Épaisseur de carte PCB	0.6-5 millimètre
Poids maximum de carte PCB	3 kilogrammes
Dégagement supérieur	µm 5,5 : 25 millimètres µm 10 : 50 millimètres µm 15 : 40 millimètres
Dégagement inférieur	40 millimètres [100 millimètres de facultatif]
Dégagement de bord	3 millimètres [5 millimètres de facultatif]
Convoyeur	En ligne Taille : 880 – 920 millimètres * SMEMA compatible

Fonctions d'inspection

Composant	Absent Tombstoning Billboarding Polarité Rotation Décalage Inscription fausse (OCV) Défectueux À l'envers Composant supplémentaire Matière étrangère Composant soulevé
Soudure	Taille de filet de soudure Volume % de soudure Soudure excédentaire Soudure insuffisante Transition goupilles d'À travers-trou Avance soulevée Doigt d'or Éraflure/contamination

Dimensions

WxDxH	TR7700QI : 1000 x 1500 x 1650 millimètres TR7700QI DL : 1000 x 17000 x 1650 millimètres Note : pas comprenant la tour de signal, taille de tour de signal 520 millimètres
Poids	TR7700QI : 650 kilogrammes TR7700QI DL : 685 kilogrammes
