Description du produit

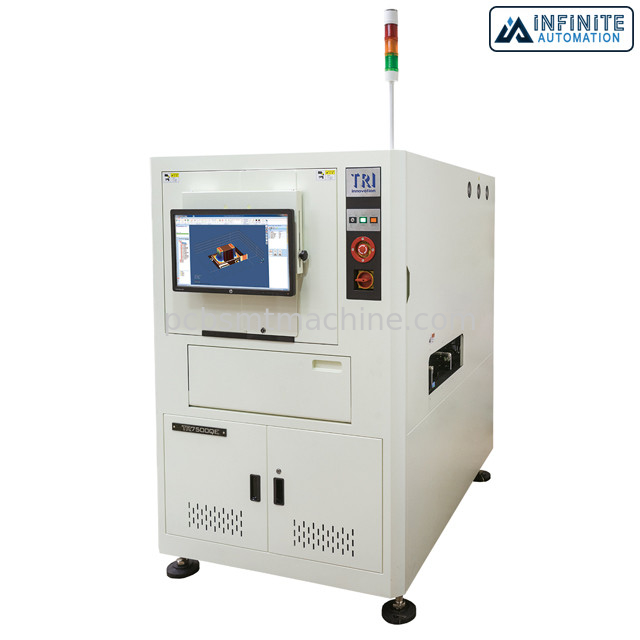

Haute précision TR7500QE 3D AOI Automated Inspection Equipment

La précision ultra haute 3D AOI, 3D de TR7500QE a automatisé les machines de la machine d'inspection (AOI), d'occasion et reconditionné d'AOI

Le TR7500QE AOI offre l'inspection performante de la soudure 3D et de l'assemblée en combinant le multi-angle de la deuxième génération 2D et les technologies 3D basées sur la projection numérique adaptative de modèle de frange de 4 manières et 4 caméras de côté-vue. Le dernier logiciel d'inspection assure la programmation basée sur DAO rapide et les calibres entièrement personnalisables de caractéristiques.

Caractéristiques :

• Multi-angle 2D + couverture 3D
• 4 projecteurs de frange de Digital de manière
• 4 caméras de vue de côté
• Jusqu'à 40 millimètres de 3D de chaîne de taille
• Représentation ultra-rapide de CoaXPress
• Module facultatif du laser 3D

Caractéristiques :

Système optique

Méthode de représentation	Arrêt-et-vont la représentation
Caméra supérieure	12 Mpix
Caméra d'angle	6,5 Mpix
Résolution de représentation	10 µm, µm 15 (prémonter)
Éclairage	Couleur vraie multiphasée LED, éclairage coaxial
technologie 3D	Projecteurs de frange de Digital de quadruple
Gamme 3D maximale	0-40 millimètres

Représentation d'inspection

Vitesse de représentation

12 µm de Mpix@ 10 : ² /sec de 13,5 cm
12 µm de Mpix@ 10 : ² /sec de 23 cm avec CoaXPress facultatif
12 µm de Mpix@ 15 : ² /sec de 30 cm
12 µm de Mpix@ 15 : ² /sec de 50 cm avec CoaXPress facultatif

Note : Le temps d'inspection variera selon la configuration

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses	Vis à billes + contrôleur C.A.-servo (moteur linéaire facultatif)
Contrôle d'axe des y	Double vis à billes conduite + contrôleur C.A.-servo
Contrôle d'axe des z	Vis à billes + contrôleur C.A.-servo
X-Y Axis Resolution	1 µm

Manipulation de conseil

Taille maximum de carte PCB	TR7500QE : 510 x 460 millimètres TR7500L QE : 660 x 610 millimètres TR7500QE DL : 510 x 310 millimètres X 2 ruelles, 510 x 590 millimètres X 1 ruelle
Épaisseur de carte PCB	0.6-5 millimètre
Poids maximum de carte PCB	3 kilogrammes
Dégagement supérieur	50 millimètres
Dégagement inférieur	40 millimètres
Dégagement de bord	3 millimètres [5 millimètres de facultatif]
Convoyeur	En ligne Taille : 880 – 920 millimètres * SMEMA compatible

Fonctions d'inspection

Composant	Absent Tombstoning Billboarding Polarité Rotation Décalage Inscription fausse (OCV) Défectueux À l'envers Composant supplémentaire Matière étrangère Composant soulevé
Soudure	Taille de filet de soudure Volume % de soudure Soudure excédentaire Soudure insuffisante Transition goupilles d'À travers-trou Avance soulevée Doigt d'or Éraflure/contamination

Dimensions

WxDxH	TR7500QE : 1100 x 1730 x 1750 millimètres TR7500L QE : 1250 x 1880 x 1750 millimètres TR7500QE DL : 1100 x 1830 x 1750 millimètres Note : pas comprenant la tour de signal, taille de tour de signal 520 millimètres
Poids	TR7500QE : 920 kilogrammes TR7500L QE : 1170 kilogrammes TR7500QE DL : 950 kilogrammes
