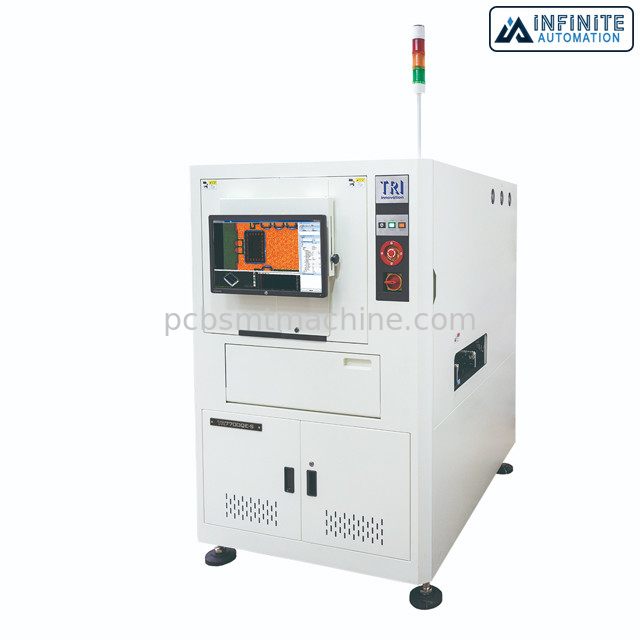

Name: TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine
Brand: INFINITE AUTOMATION CO ., LIMITED
SKU: TR7700QE-S
Availability: InStock

À la maison > produits > SMT AOI Machine >

TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine

TR7700QE S SMT AOI Machine

3D SMT AOI Machine

TR7700QE S 3D AOI Machine

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

TR7700QE-S

Nous contacter

Demandez un devis

TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine

Détails du produit

Application:

AOI - Inspection optique automatique

Description de machine:

3D a automatisé la machine d'inspection

Marque:

TRI

Modèle:

TR7700QE-S

Caractéristiques:

Précision ultra haute 3D AOI

Condition:

Original et utilisé

Fonctionnalité:

Utilisation industrielle

Emballage:

Boîte en bois

délai d'exécution:

1 à 5 jours ouvrables

Paiement:

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Mettre en évidence:

TR7700QE S SMT AOI Machine

3D SMT AOI Machine

TR7700QE S 3D AOI Machine

Conditions de paiement et d'expédition

Quantité de commande min

1 unité

Prix

USD

Détails d'emballage

boîte en bois

Délai de livraison

1 à 5 jours ouvrables

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal

Capacité d'approvisionnement

10 unités

Produits connexes

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix

Nous contacter

13823274872

amor@pcbsmtmachine.com

86-755-23115005

Contactez-nous maintenant

Description du produit

TR7700QE S SMT AOI Machine Ultra High Precision 3D AOI Machine

Précision ultra haute machines d'AOI de 3D AOI, d'occasion de TR7700QE-S et reconditionné

Le TR7700QE-S est construit sur une plate-forme de haute précision avec 5,5 la technologie de l'image de haute résolution de la député britannique de µm 12 pour l'industrie des emballages de semi-conducteur et. Arrêt-et-vont 3D AOI peuvent inspecter des liens de fil, meurent des liens, SMD, bosses, et joints de soudure. L'exactitude de la solution futée de 3D AOI est augmentée avec des capacités de métrologie et des algorithmes flexibles d'inspection.

Caractéristiques :

• Inspection de technologie de semi-conducteur et du conditionnement
• La précision ultra-haute Arrêt-et-vont 3D AOI
• Inspection des défauts de liaison de fil et de liaison de matrice
• Préparez pour inspecter en quelques minutes avec la TRI programmation futée

Caractéristiques :

Système optique

Méthode de représentation	Arrêt-et-vont la représentation
Caméra supérieure	12 Mpix
Caméra d'angle	NON-DÉTERMINÉ
Résolution de représentation	µm 5,5
Éclairage	Couleur vraie multiphasée LED
technologie 3D	Projecteurs de frange de Digital de quadruple
Gamme 3D maximale	12 µm de Mpix@ 5,5 : 4 millimètres

Représentation d'inspection

Vitesse de représentation

12 µm de Mpix 3D @ 5,5 : ² /sec de 4,1 cm
12 µm de Mpix 2D @ 5,5 : ² /sec de 10,3 cm

Note : Selon la distribution composante

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses	Moteur linéaire avec le contrôleur de mouvement (vis à billes + moteur servo à C.A. facultatif)
Contrôle d'axe des y	Double vis à billes conduite + C.A.-servo avec le contrôleur de mouvement
Contrôle d'axe des z	Vis à billes + servo à C.A. avec le contrôleur de mouvement
X-Y Axis Resolution	1 µm

Manipulation de conseil

Taille maximum de carte PCB	mm* 330 x330 * selon la distribution composante, la taille vailable de carte PCB a pu être différente
Épaisseur de carte PCB	0.6-5 millimètre
Poids maximum de carte PCB	3 kilogrammes
Dégagement supérieur	25 millimètres
Dégagement inférieur	40 millimètres. Facultatif : 100 millimètres
Dégagement de bord	3 millimètres. Facultatif : 5 millimètres
Convoyeur	En ligne Taille : 880 – 920 millimètres * SMEMA compatible

Fonctions d'inspection

Composant	Absent Tombstoning Billboarding Polarité Rotation Décalage Inscription fausse (OCV) Défectueux À l'envers Composant supplémentaire Matière étrangère Composant soulevé
Soudure	Taille de filet de soudure Volume % de soudure Soudure excédentaire Soudure insuffisante Transition goupilles d'À travers-trou Avance soulevée Doigt d'or Éraflure/contamination

Dimensions

WxDxH	1100 x 1730 x 1750 millimètres Note : pas comprenant la tour de signal, taille de tour de signal 520 millimètres
Poids	920 kilogrammes
