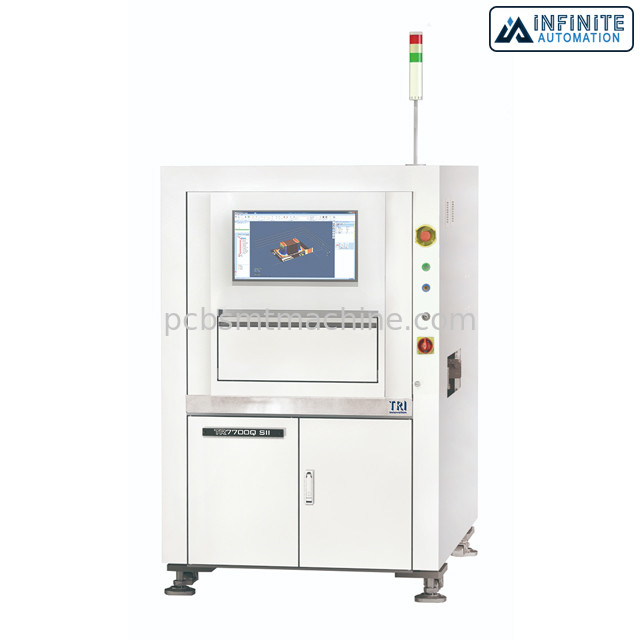

Le SII industriel 3D AOI Inspection Machine Original de l'utilisation TR7700Q et utilisé

Le SII industriel 3D AOI Inspection Machine Original de l'utilisation TR7700Q et utilisé

3D AOI Inspection Machine

Le SII 3D AOI Inspection Machine de TR7700Q

LE SII DE TR7700Q

Lieu d'origine:

La Chine

Nom de marque:

TRI

Numéro de modèle:

LE SII DE TR7700Q

Nous contacter
Demandez un devis
Le SII industriel 3D AOI Inspection Machine Original de l'utilisation TR7700Q et utilisé
Détails du produit
Application:
AOI - Inspection optique automatique
Description de machine:
la carte PCB 3D a automatisé la machine d'inspection
Marque:
TRI
Modèle:
LE SII DE TR7700Q
Caractéristiques:
Précision ultra haute 3D AOI
Condition:
Original et utilisé
Fonctionnalité:
Utilisation industrielle
Emballage:
Boîte en bois
délai d'exécution:
1 à 5 jours ouvrables
Paiement:
L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Mettre en évidence:

3D AOI Inspection Machine

,

Le SII 3D AOI Inspection Machine de TR7700Q

,

LE SII DE TR7700Q

Conditions de paiement et d'expédition
Quantité de commande min
1 unité
Prix
USD
Détails d'emballage
boîte en bois
Délai de livraison
1 à 5 jours ouvrables
Conditions de paiement
L/C, D/A, D/P, T/T, Western Union, MoneyGram, paypal
Capacité d'approvisionnement
10 unités
Produits connexes
Un bon prix. Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste en ligne

Machine d'inspection de Sinic Tek SMT AOI Machine Automatic Solder Paste

Obtenez le meilleur prix
Un bon prix. 3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure en ligne

3D SPI SMT AOI Machine Original et inspection automatique utilisée de pâte de soudure

Obtenez le meilleur prix
Un bon prix. Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI en ligne

Sinic Tek 3D dans la ligne utilisation industrielle de machine d'inspection de pâte de soudure de SPI

Obtenez le meilleur prix
Un bon prix. Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730 en ligne

Omron 3D automatique AOI Inspection Machine Original et VT utilisé S730

Obtenez le meilleur prix
Nous contacter
13823274872
amor@pcbsmtmachine.com
86-755-23115005
Contactez-nous maintenant
Description du produit

Le SII industriel 3D AOI Inspection Machine Original And de l'utilisation TR7700Q a employé



Précision ultra haute machines d'AOI de 3D AOI, d'occasion du SII de TR7700Q et reconditionné



Le SII de TR7700Q est actionné par la TRI programmation futée avec des fonctionnalités de automatique-étude, des algorithmes flexibles d'inspection, et des capacités de métrologie pour des mesures précises et d'échange de données pour des applications futées d'usine. La stabilité mécanique avancée Le SII de TR7700Q a un de grande précision, et la mesure améliorée R&R avec Arrêt-et-vont technologie de l'image.



Caractéristiques :



• Industrie-principale vitesse d'inspection, jusqu'à 57 cm2/sec
• Technologies 3D multiples : inspection de Zéro-évasions
• Inspection de grande précision avec GR&R amélioré



Caractéristiques :



Système optique

Méthode de représentation Arrêt-et-allez
Caméra supérieure 12 député britannique High Speed Camera
Caméra d'angle NON-DÉTERMINÉ
Résolution de représentation µm 5,5 *, 10 µm, 12 µm, µm 15 (prémonter)

* disponible pour le SII et le SII DL de TR7700Q de TR7700Q
Éclairage Couleur vraie multiphasée LED
technologie 3D Projecteurs de frange de Digital de quadruple
Gamme 3D maximale @ μm 5,5 : 20 millimètres
@ μm 10 : 40 millimètres
@ μm 12 : 40 millimètres
@ μm 15 : 40 millimètres

Représentation d'inspection

Vitesse de représentation @ μm 5,5 : ² /sec de 7,8 cm
@ μm 10 : ² /sec de 25 cm
@ μm 12 : ² /sec de 37 cm
@ μm 15 : ² /sec de 57 cm

Tableau et contrôle de mouvement

Contrôle d'axe des abscisses Vis à billes + servo à C.A. avec le contrôleur de mouvement
Contrôle d'axe des y Vis à billes + servo à C.A. avec le contrôleur de mouvement
Contrôle d'axe des z Vis à billes + servo à C.A. avec le contrôleur de mouvement
X-Y Axis Resolution 1 μm

Manipulation de conseil

Taille maximum de carte PCB LE SII DE TR7700Q : 510 x 460 millimètres
LE SII DE TR7700LQ : 765 x 610 millimètres
LE SII DL DE TR7700Q : 510 x 310 millimètres X 2 ruelles, 510 x 590 millimètres X 1 ruelle. Facultatif : 510 x 680 millimètres
Épaisseur de carte PCB 0.6-5 millimètre
Poids maximum de carte PCB LE SII DE TR7700Q : 3 kilogrammes. Facultatif : 5kg
LE SII DE TR7700LQ : 3 kilogrammes (6,61 livres). Facultatif : 5 kilogramme (11,02) de livre/12 kilogrammes (26,46 livres)
LE SII DL DE TR7700Q : 3 kilogrammes. Facultatif : 5kg
Dégagement supérieur @ μm 5,5 : 20 millimètres
@ μm 10 : 50 millimètres
@ μm 12 : 50 millimètres
@ μm 15 : 50 millimètres
Dégagement inférieur 40 millimètres
Dégagement de bord 3 millimètres. Facultatif : 4 millimètres/5 millimètres
Convoyeur Taille intégrée : 880 – 920 millimètres

* facultatif : 940-965 millimètres (SMEMA compatible)

Fonctions d'inspection

Composant Absent, Tombstoning, Billboarding, polarité, rotation, décalage, inscription fausse (OCV), composant défectueux, à l'envers, supplémentaire, matière étrangère, composant soulevé
Soudure Taille de filet de soudure, volume %, soudure excédentaire, soudure insuffisante, jetant un pont sur, goupilles d'À travers-trou, avance soulevée, contamination d'or de soudure d'éraflure de doigt

Dimensions

WxDxH LE SII DE TR7700Q : 1100 x 1720 x 1710 millimètres
LE SII DE TR7700LQ : 1365 x 1720 x 1710 millimètres
LE SII DL DE TR7700Q : 1100 x 1820 x 1710 millimètres

Note : pas comprenant la tour de signal, taille de tour de signal 515 millimètres
Poids LE SII DE TR7700Q : 910 kilogrammes
LE SII DE TR7700LQ : 1025 kilogrammes
LE SII DL DE TR7700Q : 960 kilogrammes
