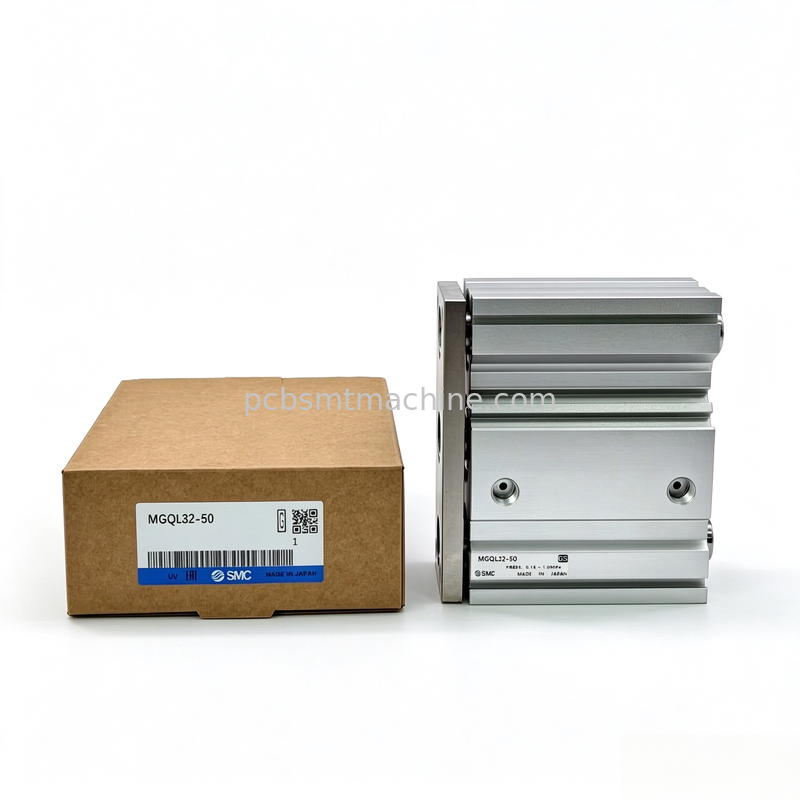

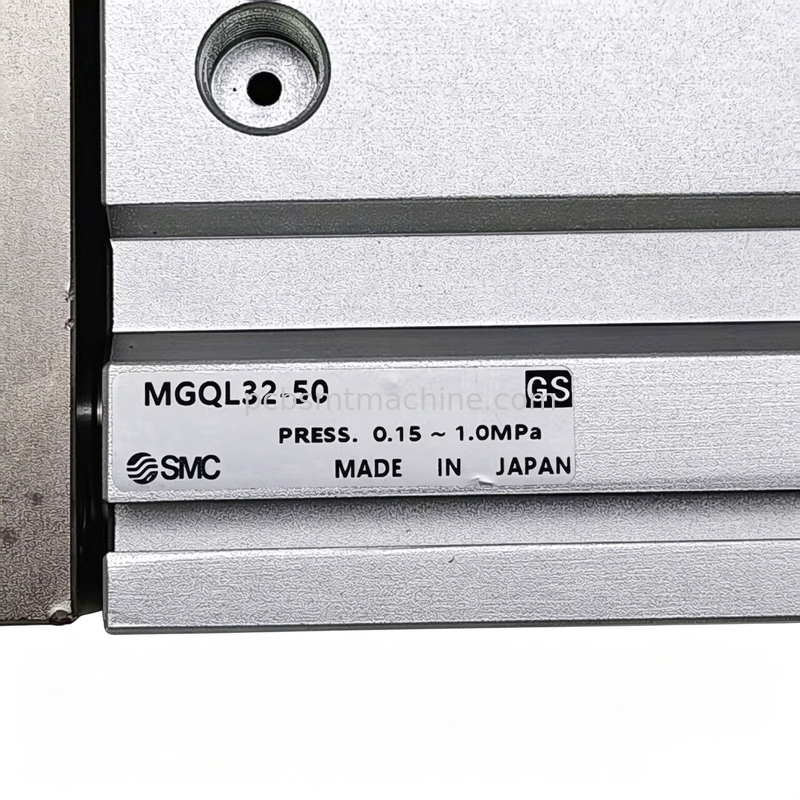

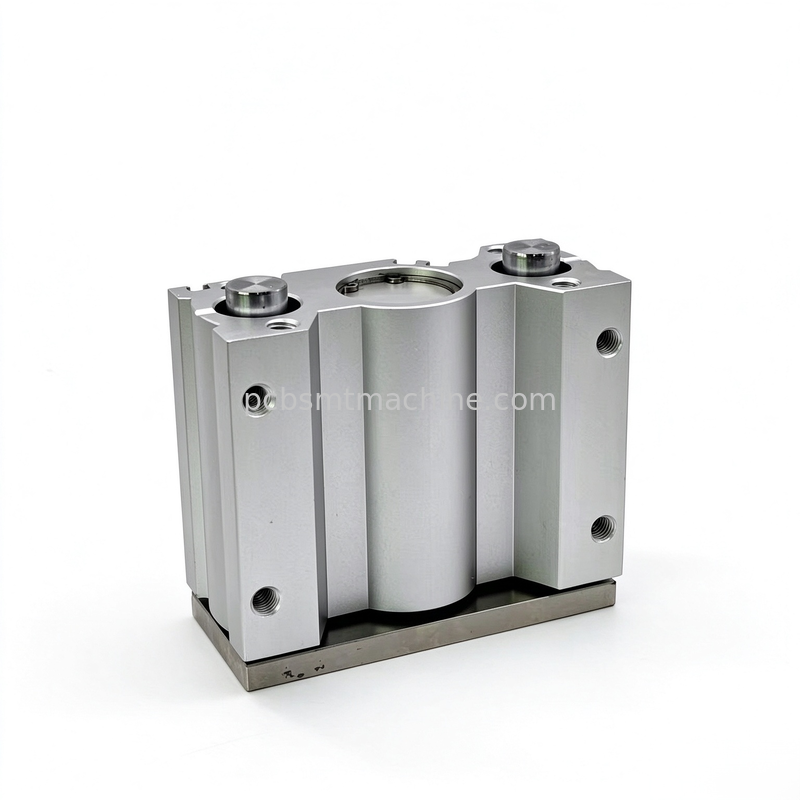

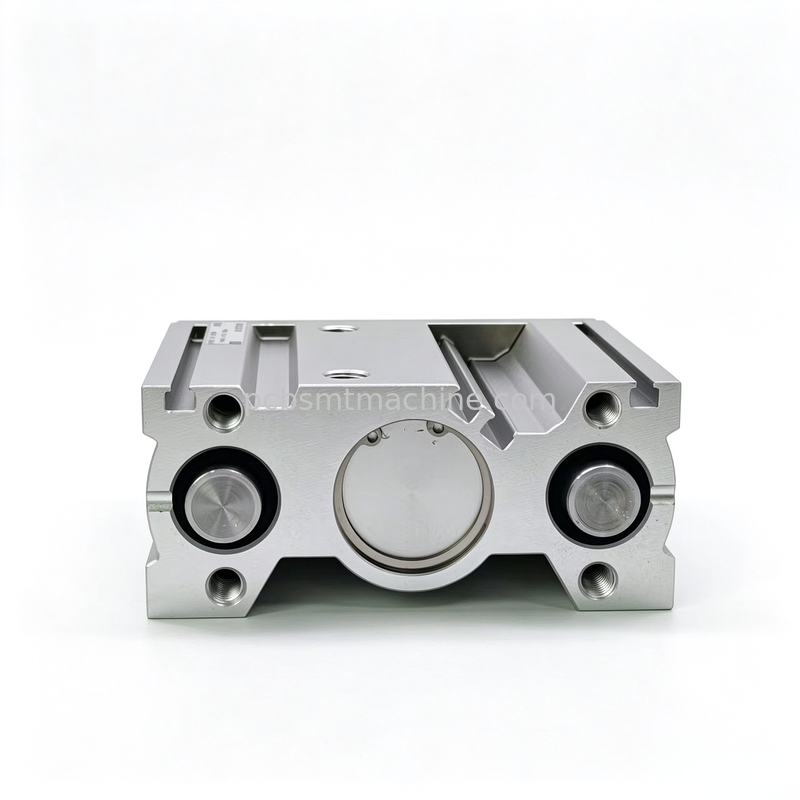

MGQL32-50 SMC Vérin Compact à Guidage
Vérin d'arrêt et de levage neuf d'origine conçu pour les applications de convoyage dans les systèmes de fabrication automatisés.
Présentation du produit
Le vérin compact à guidage MGQL32-50 de la série MGQ de SMC est doté d'un arbre de guidage intégré avec une structure de roulement à billes. Cette conception sépare l'étanchéité de la tige de piston de la charge du roulement, permettant un mouvement fluide idéal pour les opérations d'arrêt, de levage et de poussée de pièces sur les lignes de convoyage. Largement utilisé dans les équipements de convoyage de circuits imprimés pour les lignes de production SMT dans la fabrication d'électronique PCBA.
Ce modèle présente un alésage de 32 mm et une course de 50 mm avec une structure à double effet et un aimant intégré pour le montage d'un capteur automatique magnétique. L'arbre de guidage intégré supporte les charges latérales tout en maintenant une performance anti-rotation. Des tampons en caoutchouc aux deux extrémités absorbent les chocs lors du mouvement alternatif. Fonctionne avec de l'air comprimé et ne nécessite aucune lubrification.
Spécifications techniques
| Paramètre |
Spécification |
| Numéro de pièce |
MGQL32-50 |
| Nom du produit |
Vérin Compact à Guidage |
| Marque |
SMC |
| Type de roulement |
Roulement à billes |
| Alésage |
32 mm |
| Course |
50 mm |
| Type d'action |
Double effet |
| Fluide de travail |
Air comprimé |
| Pression de service max. |
1,0 MPa |
| Pression de service min. |
0,1 MPa |
| Pression d'épreuve |
1,5 MPa |
| Température ambiante |
-10°C ~ +60°C (sans gel du fluide) |
| Amortissement |
Tampon en caoutchouc aux deux extrémités |
| Lubrification |
Sans lubrification |
| Aimant |
Aimant intégré, compatible avec les capteurs automatiques magnétiques |
| État du produit |
Neuf d'origine |
| Application de référence |
Arrêt, levage et poussée de pièces sur convoyeur ; mécanisme de transfert de circuits imprimés pour équipement SMT |
Caractéristiques et avantages clés
- La structure de roulement à billes assure un mouvement fluide pour un positionnement précis dans les applications de poussée et de levage
- La conception compacte avec arbre de guidage intégré économise de l'espace d'installation tout en supportant les charges latérales et en offrant une fonction anti-rotation
- L'aimant intégré prend en charge les capteurs automatiques magnétiques SMC pour la collecte des signaux de détection de position
- Les tampons en caoutchouc aux deux extrémités absorbent efficacement les chocs du mouvement alternatif
- La conception sans lubrification réduit les besoins de maintenance des circuits pneumatiques
Assurance qualité et services
Tous les vérins MGQL32-50 fournis sont des produits SMC neufs d'origine, inspectés selon les spécifications d'usine avant la livraison. L'emballage résistant aux chocs minimise le risque de dommages lors du transport transfrontalier.
Services de support
Nous fournissons des services d'approvisionnement complets pour les pièces de rechange pneumatiques SMT. Pour la construction de lignes de production automatisées ou la maintenance de machines SMT, nous fournissons des composants pneumatiques correspondants, y compris des vérins à guidage, des électrovannes, des filtres, des raccords de tubes, des capteurs, et plus encore.
Commandes en gros
Les demandes de renseignements en gros et les devis de réapprovisionnement régulier en pièces de rechange sont les bienvenus. Nous fournissons des devis combinés basés sur les exigences de votre liste de nomenclature (BOM).
Questions fréquemment posées
Le MGQL32-50 est-il un vérin SMC neuf d'origine ?
Oui. Nous fournissons uniquement des vérins compacts à guidage SMC neufs d'origine. Nous n'offrons pas d'unités reconditionnées, d'occasion ou répliquées. La documentation produit pertinente est disponible sur demande.
Sur quel équipement le MGQL32-50 est-il couramment utilisé ?
Selon la documentation SMC, cette série est conçue pour les mécanismes d'arrêt, de levage et de poussée sur les convoyeurs. Dans les applications industrielles, elle est largement utilisée dans les équipements de convoyage de circuits imprimés pour les lignes SMT, ainsi que pour le positionnement et la poussée de pièces sur d'autres équipements automatisés.
Puis-je commander des capteurs automatiques magnétiques avec le vérin ?
Oui. Le MGQL32-50 possède un aimant intégré et prend en charge les capteurs automatiques magnétiques SMC. Vous pouvez commander les capteurs séparément ou demander un devis combiné pour un approvisionnement unique en composants pneumatiques.
Quel est le MOQ et le délai de livraison estimé pour le MGQL32-50 ?
Les commandes à partir de 1 pièce sont acceptées, sous réserve de disponibilité en stock. Les articles en stock sont expédiés rapidement. Pour les commandes en gros, veuillez nous contacter pour les prix et les délais de livraison estimés.
Puis-je acheter des ensembles complets de pièces de rechange pour des lignes de production SMT entières ?
Oui, nous prenons en charge les demandes combinées pour plusieurs pièces de rechange SMT. Au-delà des vérins de la série MGQL, nous pouvons nous procurer divers vérins pneumatiques, vannes, filtres et autres pièces de rechange et consommables SMT. Nous fournissons des devis basés sur votre liste de nomenclature.
Quelle garantie s'applique au MGQL32-50 ?
Les produits d'origine sont couverts par les termes de garantie officiels de SMC. Les dommages résultant d'une installation incorrecte, d'une utilisation au-delà des paramètres nominales ou d'une collision mécanique ne sont pas couverts par la garantie.
