Description du produit

N610082558AA pour le panasonic NPM V3 16 tête de buse enroulée à ressort assemblage de fil de signal rétractable

Introduction du produit

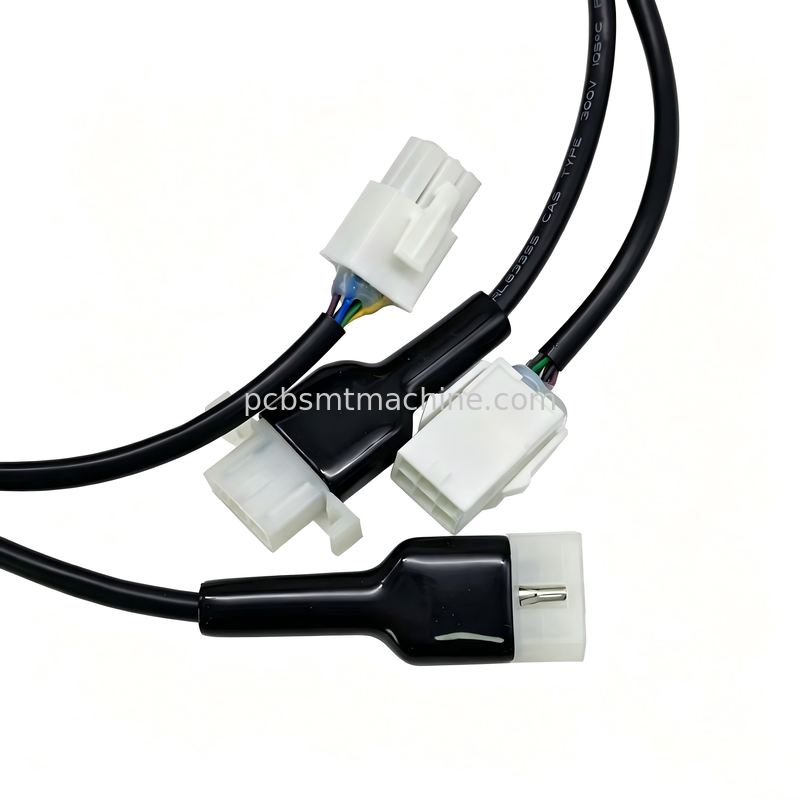

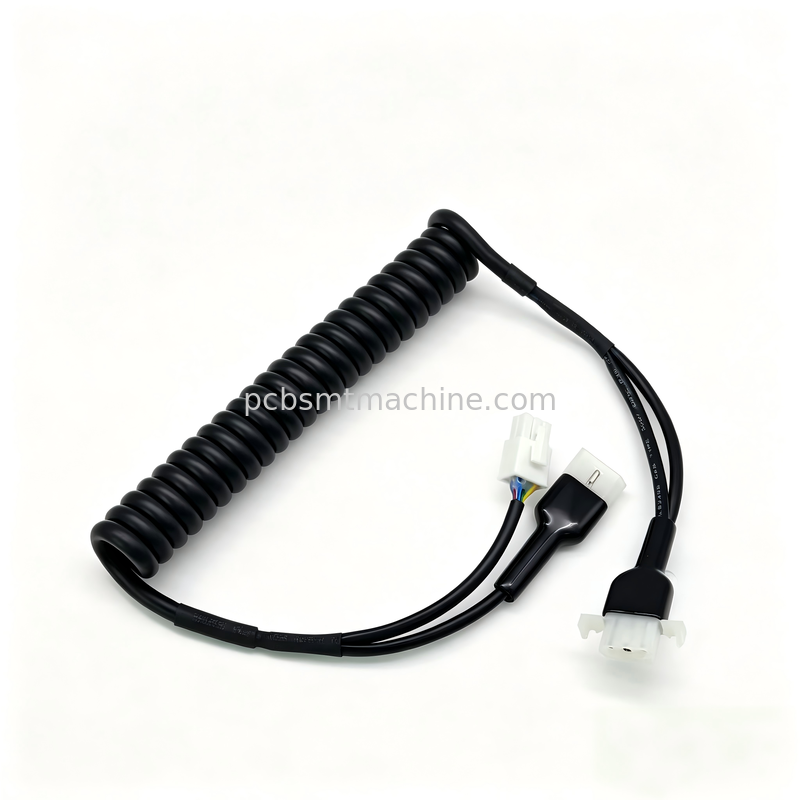

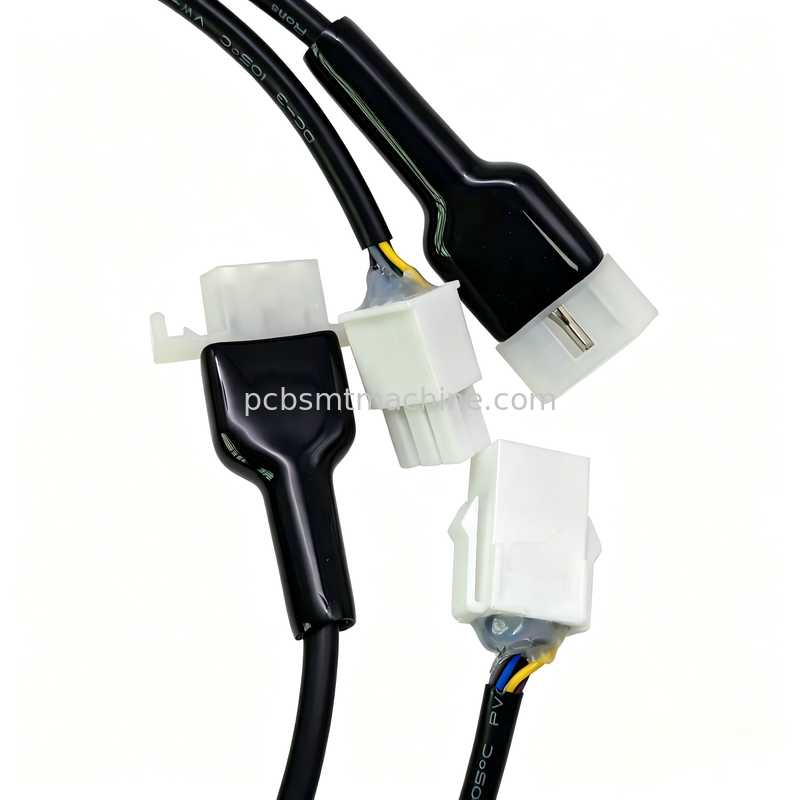

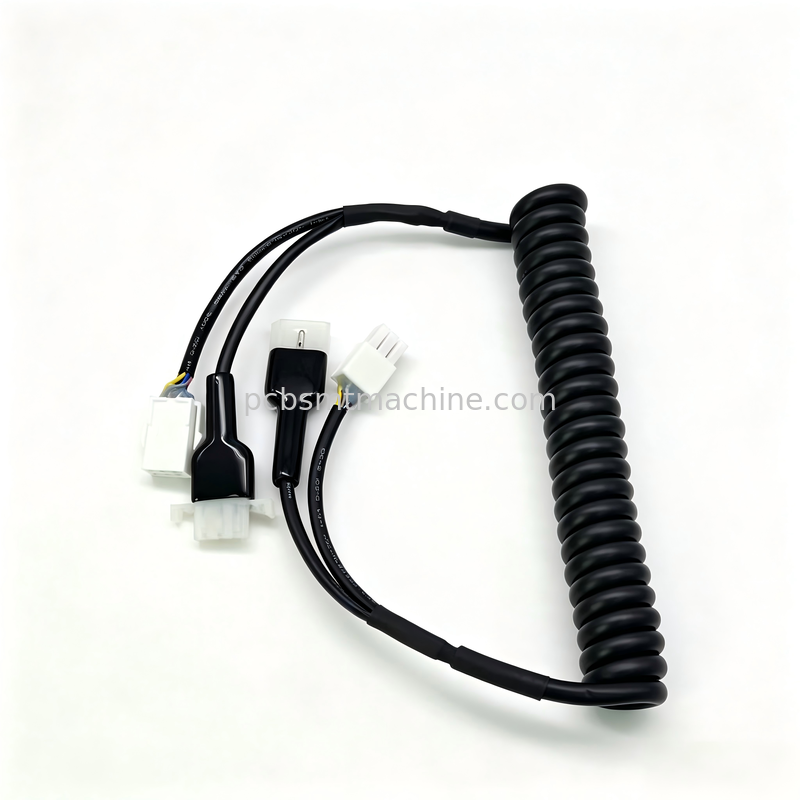

N610082558AA est un harnais de signal de ressort enroulé rétractable conçu pour les têtes de placement légères Panasonic NPM V3 à 16 buses.Ce harnais multi-branches dispose de plusieurs connecteurs en plastique blanc et étire / retrait en synchronisation avec le mouvement de rotation à grande vitesse de la tête de placement.

L'ensemble transmet des signaux pour les servo-moteurs et les capteurs de position pour contrôler la levée de l'axe Z et la rotation de l'axe θ, assurant une précision stable du choix et du placement.Ce harnais doit être utilisé comme une paire assortie avec N610082557AA, car les deux harnais ont des définitions différentes des broches de connexion et ne peuvent pas être interchangés.

L'étirement et la flexion continus au fil du temps peuvent entraîner une micro-rupture des conducteurs internes, entraînant des alarmes de communication intermittentes, une perte d'origine, des taux de rejet élevés des composants,et arrêts inattendus de la machineIl s'agit d'une pièce de rechange essentielle pour la maintenance préventive des NPM.

Spécifications du produit

Nom de l'article	Spécification
Numéro de la partie	N610082558AA
Nom du produit	NPM V3 16 Tête de buse enroulée à ressort assemblage de fil de signal rétractable
Marque applicable	Panasonic
Machines compatibles	NPM-D, NPM-TT, NPM-W, NPM-D3, NPM-D3A (équipé d'une tête à 16 buses V3)
Partie de paire correspondante	N610082557AA (non remplaçable)
Structure du câble	fils blindés multi-noyaux, enroulés à ressort rétractable, multi-branche multi-connecteur
Voltage nominal	Pour les appareils électriques
Type d'installation	Cable de suivi dynamique pour la tête de placement NPM V3 à 16 buses
Fonction principale	Servo et transmission de signaux par capteur
Version du produit	Remplacement de remplacement compatible
Application du projet	Maintenance préventive SMT et réparation de panne d'urgence
Contrôle de la qualité	Test de continuité et de conduction du signal à 100% avant expédition

Caractéristiques du produit et services de soutien

Caractéristiques du produit

Le câble à ressort enroulé résistant à l'étirement s'adapte au mouvement de large portée de la tête de placement
Écran intégré supprime les interférences électromagnétiques pour garantir une transmission de signal stable
Adopte les mêmes spécifications des connecteurs multi-branches que la norme originale pour le remplacement direct par prise en main
Recommandé de remplacer avec N610082557AA pour éviter les temps d'arrêt de la ligne secondaire
Chaque harnais est soumis à une inspection électrique complète avant la livraison

Processus de coopération

Vérification technique (vérification du numéro de partie et du modèle de tête)
Compte-rendu et confirmation de commande
QC avant expédition + emballage antistatique
Livraison transfrontalière (aérienne / maritime / express, boîtier en bois optionnel pour les commandes en vrac)
Assistance technique après-vente et garantie

Solution complète

Nous fournissons une gamme complète de pièces détachées de maintenance consommables pour les monteurs NPM de Panasonic, y compris des buses, des filtres, des cylindres, des servomotors, des courroies de chronométrage et plus encore.Nous pouvons personnaliser les listes de pièces de rechange préventives annuelles en fonction de votre configuration de machine et de soutenir la fourniture de pièces de rechange pour les projets de révision de tête de placement NPM.

Questions fréquemment posées

Q: Le N610082558AA est-il adapté à toutes les têtes de placement du NPM?

R: Non. Il ne s'adapte qu'à la tête V3 légère à 16 buseaux, pas pour les têtes V2 à 8 buseaux, 12 buseaux ou anciennes. Veuillez confirmer votre modèle de tête avant de commander.

Q: Les numéros N610082558AA et N610082557AA peuvent-ils être échangés?

R: Non. Ils ont des définitions différentes de pin-out. Le mauvais montage déclenchera une erreur de communication et peut endommager la carte de contrôle de la tête. Nous suggérons de remplacer les deux harnais en même temps.

Q: Quels défauts indiquent que le harnais doit être remplacé?

R: erreur de communication intermittente de la tête, perte d'origine aléatoire, taux de rejet élevé des composants et arrêt aléatoire de la machine.

Q: Est-ce que vous avez des stocks?

R: Les marchandises peuvent être expédiées dans un délai de 1 à 3 jours ouvrables une fois la commande confirmée.

Q: Puis-je réparer le vieux câble endommagé?

R: Il est seulement pour une utilisation d'urgence de courte durée. L'étirement répété entraînera une rééchec rapide. Un nouveau remplacement est recommandé pour les lignes SMT de production en série.

Q: Quels emballages d'exportation proposez-vous?

R: emballage standard: sac antistatique + carton d'exportation.
