Description du produit

Le contactateur à l'état solide triphasé OMRON G3PE‐515B‐3N DC12‐24V

Vue d'ensemble du produit

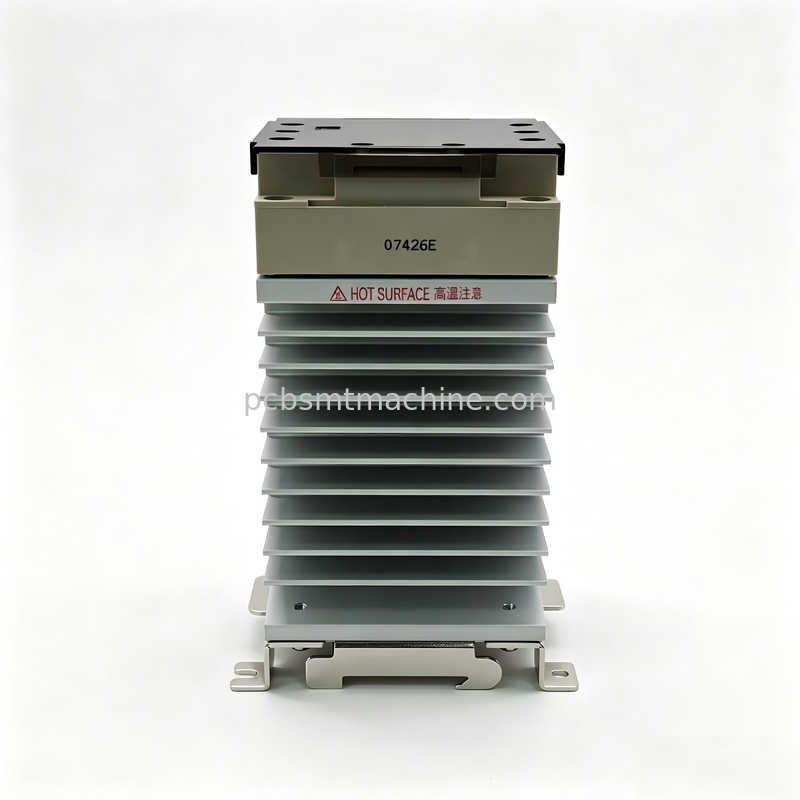

OMRON G3PE‐515B‐3N est un contacteur à l'état solide en trois phases conçu pour les applications de chauffage. Il est largement utilisé dans les équipements thermiques tels que les fours à reflux SMT et les machines de soudure à ondes.Il est équipé d'une entrée de commande DC12-24VIl est équipé d'un dissipateur de chaleur intégré et d'une commutation zéro-cross, il est titulaire des certifications CE, UKCA, cULus et est fabriqué tout neuf au Japon.

En tant que pièce de rechange de remplacement courante pour les équipements SMT, il reçoit des signaux PLC pour réguler les charges de chauffage en 3 phases.Des marquages de terminaux clairement gravés facilitent le câblage et l'entretien sur placeIl peut supprimer dans une certaine mesure le courant d'entrée, offrir une protection pour les éléments de chauffage et contribuer à réduire le risque de temps d'arrêt de la chaîne de production.

Spécifications techniques

Nom de l'article	Les spécifications
Modèle	Les produits de base doivent être présentés dans un emballage de qualité supérieure.
Marque	OMRON
Entrée de commande	Pour les véhicules à moteur à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un régulateur.
Courant de commande maximal	10 mA
Voltage de charge	Pour les appareils à commande numérique
Courant de charge nominale	Le niveau de charge résistive doit être de 15 A (40 °C, charge résistive AC-51).
Phases	3e phase
Mode de commutation	Retour à zéro-cross
Dissipation de la chaleur	Disque thermique intégré
Certifications	Le produit doit être présenté à l'autorité compétente de l'État membre de fabrication.
Origine	Fabriqué au Japon

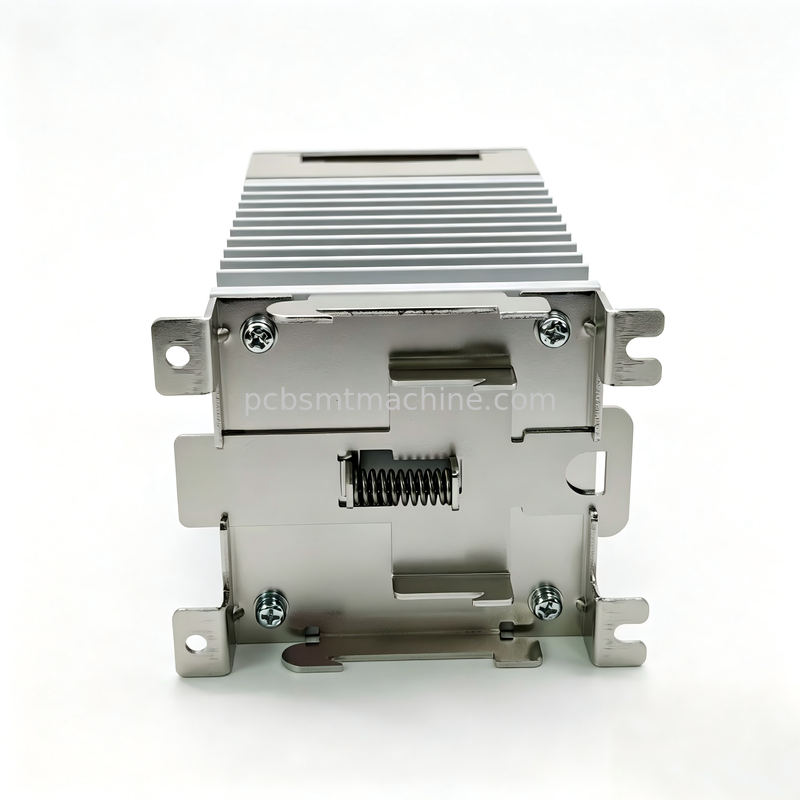

Montage	DIN-rail / montage à vis
Température de fonctionnement	-30°C à +80°C (sans condensation)
Application typique	Cuve à reflux, machine à souder par ondes, équipement de chauffage triphasé
Condition	Tout neuf

Principales caractéristiques

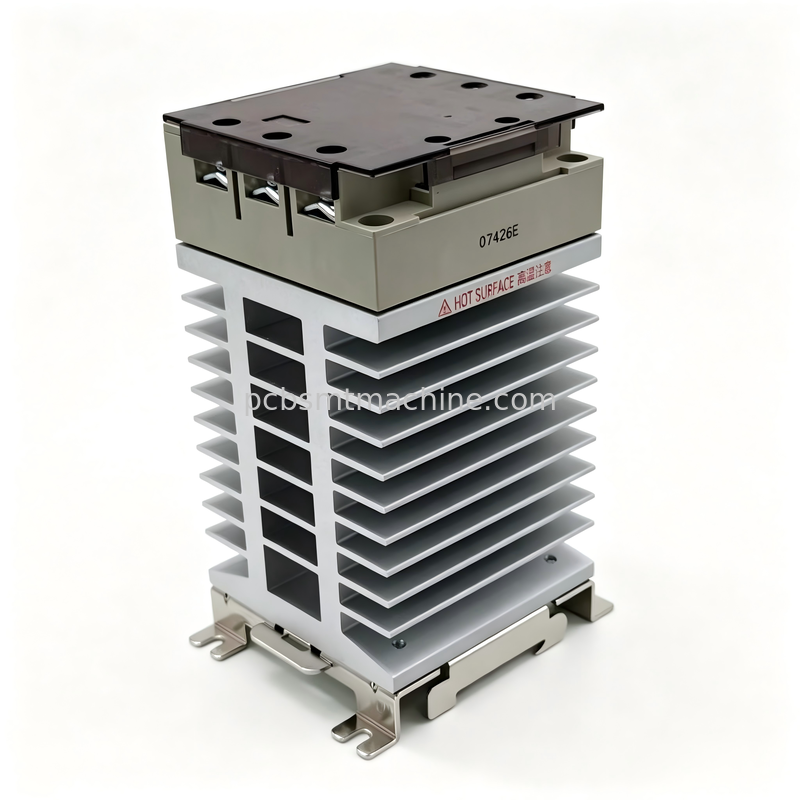

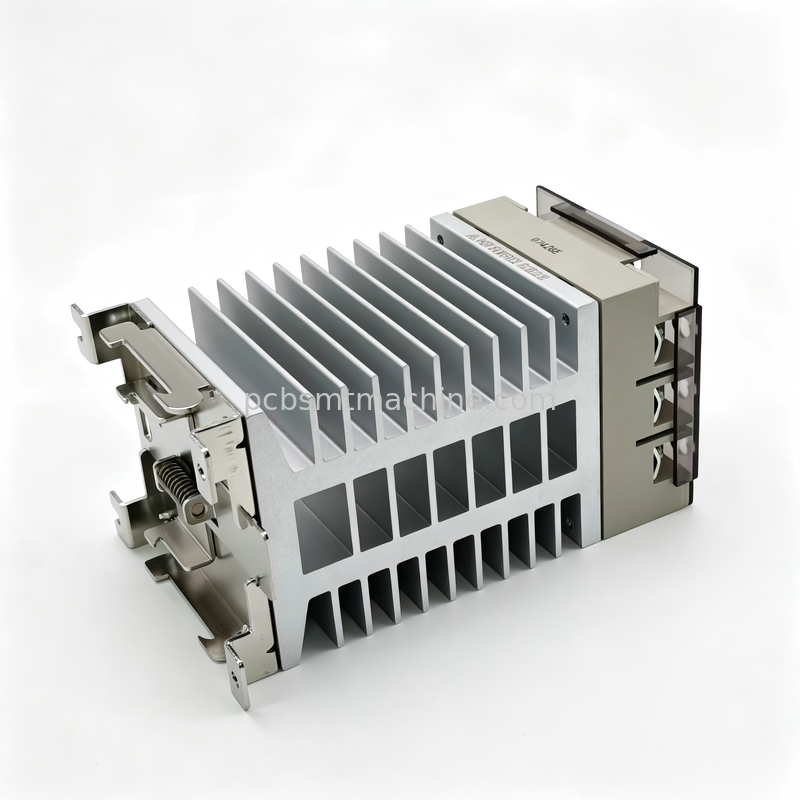

Le dissipateur de chaleur intégré élimine le besoin d'un radiateur supplémentaire dans la plupart des conditions de travail, économisant ainsi de l'espace dans l'armoire et facilitant le remplacement des pièces de rechange
La conception de commutation à virage nul réduit le courant d'entrée lors de l'allumage, protège les composants de chauffage et contribue à un profil de température stable des équipements SMT
La structure intégrée en 3 phases peut remplacer plusieurs relais monophasiques à état solide et simplifier le câblage interne de l'armoire
DC12-24V correspond aux ports de sortie des transistors PLC dans la plupart des cas, éliminant le besoin de relais intermédiaires
Des marquages de terminaux clairement gravés simplifient le câblage et le dépannage pour les techniciens de maintenance.
Plusieurs certifications internationales satisfont aux exigences d'audit de la plupart des usines en Europe, en Amérique et en Asie du Sud-Est
Unité originaire du Japon adaptée à des scénarios de production continue de longue durée, réduisant la possibilité d'arrêt inattendu de la chaîne de production

Questions fréquemment posées

Avec quels équipements est-il principalement compatible?

Il est largement utilisé pour les zones de chauffage des fours à reflux SMT, des pots de soudure à ondes et de certains équipements de chauffage résistifs à 3 phases.

Comment brancher les bornes?

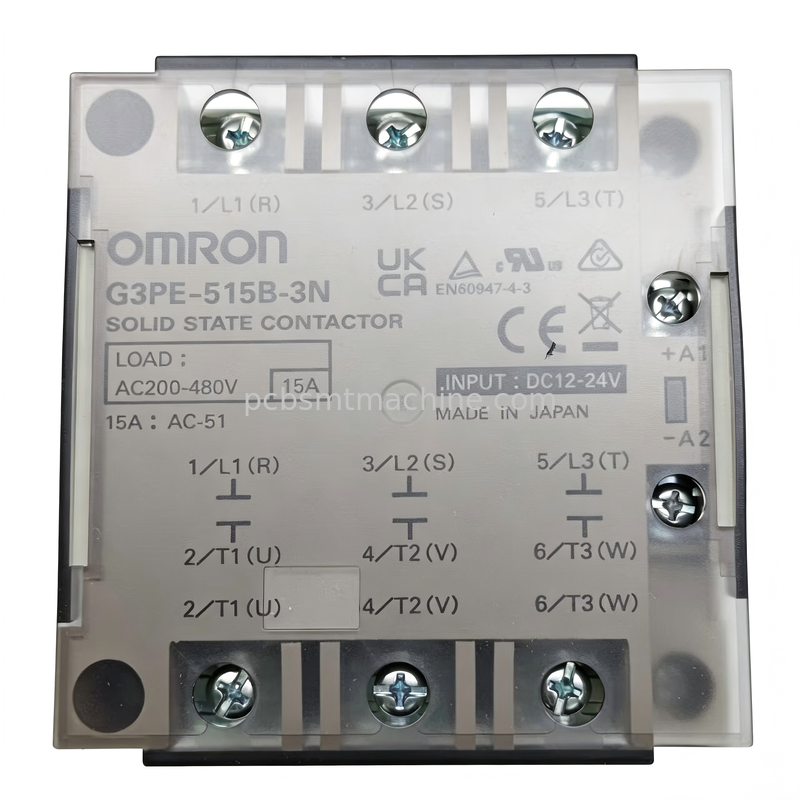

Connectez +A1/-A2 au signal de commande DC12-24V; L1/L2/L3 à l'alimentation en 3 phases; T1/T2/T3 à la charge du chauffe-eau. Veuillez vous référer aux marquages imprimés sur l'appareil pour connaître le câblage.

Peut-il remplacer l'ancien G3PE-515B-3H?

Les paramètres électriques sont généralement compatibles. Seule la structure physique du dissipateur de chaleur diffère. Il est recommandé de vérifier l'espace d'installation de l'armoire avant le remplacement.

Est-ce qu'un évier de chaleur supplémentaire est nécessaire?

L'évier thermique intégré est généralement suffisant dans des conditions nominales standard. Assurez-vous d'une bonne ventilation si l'armoire est compacte ou si la température ambiante de travail est élevée.

Quel type de signal peut conduire cet appareil?

La plupart des ports de sortie des transistors PLC peuvent être testés pour la conduite directe.
