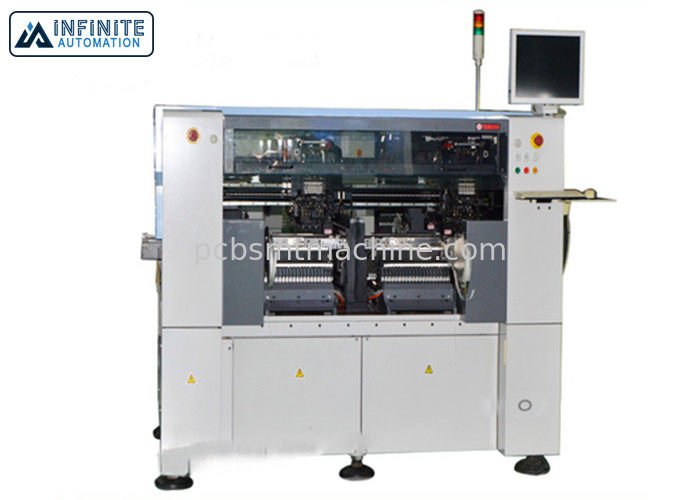

Machine de transfert 45000CPH de Yamaha YG200 SMT originale et utilisée

Machine de transfert 45,000CPH de Yamaha YG200 originale et utilisée

YAMAHA YG200 est une machine ultra-rapide de support extérieur de SMD. Ce mounter de vitesse a 4 tables et 24 becs principaux, la machine de YAMAHA YG200 SMT est principalement utilisée pour monter des composants de puce, comme 0201/0402/0603/0805/1206, et est également capable de monter petits QFN et IC. YAMAHA YG200 est capable d'atteindre une vitesse de montage maximum de jusqu'à 45000CPH et peut soutenir des composants de 0402-14mm QFN. YAMAHA YG200 s'applique à la taille 330 de carte PCB (L) X 250 (W) maximum.

Caractéristiques :

Tireur YG200 (modèle de puce ultra-rapide : KGT-100)
Carte PCB applicable : L330×W250mm à L50×W50mm
Sortie (optimum) : 45,000CPH (équivalent 0.08sec/CHIP)
Montage de l'exactitude : (Les composants standard de Yamaha)
Exactitude absolue (μ+3σ) : +/-0.05mm/CHIP, répétabilité (3σ) : +/-0.03mm/CHIP

Composants applicables : 0402 (base métrique) aux composants de 14*mm
Taille des composants qui peuvent être montés : 6.5mm ou moins
Taille permise sur la surface de carte PCB avant le transport 6.5mm ou moins
Nombre de types composants : 80 types (maximum, conversion de bande magnétique de 8mm)

C.A. triphasé d'alimentation d'énergie 200/208/220/240/380/400/416V +/--10%
source 0.55MPa de l'approvisionnement 50/60HzAir ou plus, dans les états propres et secs
Dimension externe, 950×W1, 408 (extrémité de couverture) ×H1, 450mm (dessus de couverture) L1, 950×W1, 608
(Extrémité de guide pour le chariot de conducteur) ×H1, 450mm (dessus de couverture)
Pesez approximativement 2080kg
