Original de transfert multifonctionnel modulaire de machine de Panasonic DT401-F SMT et utilisé

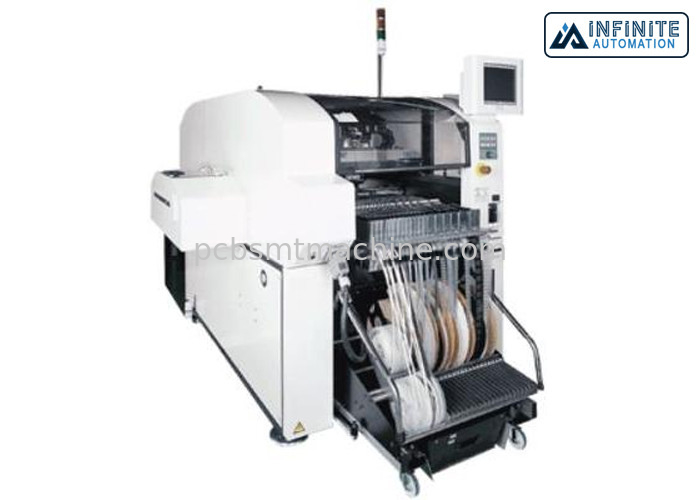

Machine de transfert de machine de placement de Panasonic DT401-F, originale et utilisée multifonctionnelle modulaire de SMT

Panasonic DT401 est un plateau direct modulaire, la machine multifonctionnelle de placement qui est conçue pour donner à des utilisateurs la flexibilité de placer un grand nombre de composants divers et en forme impaire aux grandes vitesses. La collecte principale de placement direct tient compte du grand choix composant, alors que remplissage de conducteur de plateau et un chariot collectif d'échange de conducteur pour fournir des taux améliorés d'opération.

Peut manipuler des pièces le rangement des puces à de grandes parties telles que BGAs, CSPs, et connecteurs

Le DT401 manipule un large éventail des composants comprenant 0402 puces, BGAs, CSPs, connecteurs, et d'autres grands composants jusqu'à 100 millimètres X 90 millimètres @ d'épaisseur de 25mm. Pour assurer une telle flexibilité, la machine soutient cinq genres de conducteurs de bande, équipés des capacités variables de lancement d'alimentation. Le DT401 emploie la mêmes table et conducteurs de conducteur en tant que notre CM402, qui a comme conséquence des économies, la réduction de l'inventaire de conducteur, la plus grande flexibilité, et l'interchangeabilité.

Tête de contrôle de charge fournie comme norme

• Les séries de trois têtes de contrôle de charge rapportent une charge maximum de 50 N qui permet à presque tous les connecteurs d'insertion d'être montés.


Caractéristiques et avantages

• La collecte directe avec le remplissage et le changement composants en marche permet la production ultra-rapide
• Soutient les conducteurs jumeaux et simples de plateau
• conducteurs de bande de double de 8 millimètres, aussi bien que conducteurs de bande de 12/16, 24/32, 44/56, et 72 millimètres
• Plate-forme interchangeable
• Poignées jusqu'à 510 millimètres L X conseils de 460 millimètres W


Caractéristiques




*2 : Quand le conducteur de bande de double de 8 millimètres a employé.
*3 : Compatible avec 220/380/400/420/480 V
*4 : Seulement pour le principal organisme
*5 : À l'exclusion de la tour de moniteur et de signal
*6 : Configuration standard, à l'exclusion des conducteurs de chariot et de plateau d'échange en lots. Ceci diffère selon la configuration d'option.
les *Values tels que la vitesse maximale et l'exactitude de placement peuvent varier selon des conditions de fonctionnement.
