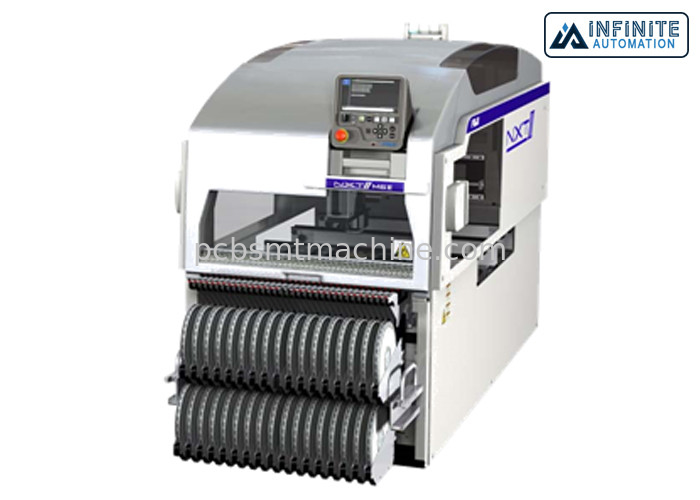

Machine extensible d'endroit de sélection de Fuji NXT M6 II SMT originale et utilisée

Machine de transfert de plates-formes de placement de Fuji NXT M6 II, originale et utilisée extensible de SMT

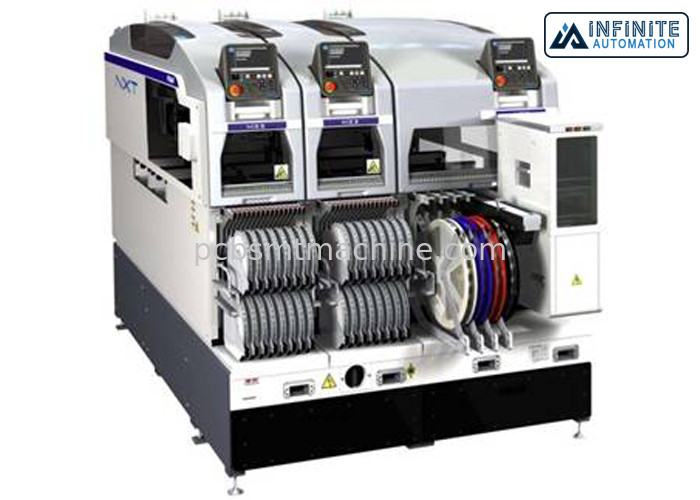

Le Fuji NXT est conçu pour satisfaire les exigences des environnements de production modernes. Ses têtes interchangeables de placement permettent à chaque module de machine de fonctionner comme mounter de puce ultra-rapide ou machine multifonctionnelle de placement et – permettre le changement d'une chaîne de production complète en minutes justes. Les modules de NXT sont rapidement reconfigurable pour assurer votre capacité aux exigences en temps réel de production. M3II, M6II et a nouvellement lancé des modules de PS de M6II (module de grande précision) peut être arrangé et rapidement réarrangé pour adapter spécifiquement votre environnement de production unique et changeant dynamiquement. Des conducteurs intelligents de chargement horizontal permettent non seulement à des composants d'être chargés tandis que la machine est se déplaçant eux éliminent des erreurs installées, comme fonction d'identification s'assure que des composants sont fournis où ils sont nécessaires sur le conseil.

Plate-forme extensible de placement de NXT-II Fuji, plate-forme extensible de placement de Fuji NXT-II Fuji, machine Mfg, associé de machine de FUJI, Inde de FUJI
Tête de placement échangeable

La tête échangeable permet à chaque module de soutenir presque tous les types composants de bâti extérieur et d'exécuter chacun des deux placement de composant de support et d'impair-forme de puce à grande vitesse.

Le NXT peut adapter à la taille de carte PCB jusqu'à 534 x 610 millimètres et est équipé de l'ajustement automatique de largeur de rail et d'un système de usinage automatique facultatif de goupille-appui. Les conducteurs intelligents sont standard et peuvent être rapidement chargés dans n'importe quelle fente disponible, empêchant la perte composante sur le changement de bobine, et fournissant l'administration restante de maintenance préventive composante et. NXT langue-neutres, le système d'exploitation basé sur icône réduit au minimum la courbe d'apprentissage pour les opérateurs s'exerçants et améliore l'efficacité des opérateurs courant la ligne. Ceci élimine les questions typiques d'exécution avec la productivité et la qualité qui accompagnent souvent
intégration de nouvelle technologie.

Capacité de conducteur :
M3II - Jusqu'à 20 types (bande de 8 millimètres)
M6II - Jusqu'à 45 types (bande de 8 millimètres)

Temps de chargement de carte PCB :
Double convoyeur : 0 sec continue
Convoyeur simple : sec 2,5
(Utilisant seulement le convoyeur simple de module de M3ll : 3.4sec)
(Utilisant seulement le module de M6ll)

Placement de l'exactitude :
Puces : ± 0,05 millimètre (sigma 3)
Quatre plombés latéraux : 0,03 millimètres (sigma 3)

Sortie :
H12HS : 22 500 CPH
H08 : 10 500 CPH
H04 : 6 500 CPH
H02 : 5 600 CPH
H01 : 4 200 CPH

Composants applicables :
H12HS : 0402 (01005) à 7,5 x à 7.5mm Max Height : 3.0mm
H08 : 0402 (01005) 12 à X12 millimètre Max Height : 6,5 millimètres
H04 : 1608 (0603) à 38 x 38 millimètres Max Height : 9,5 millimètres
H02/H01 : 1608 (0603) à 74 x à 74mm (32mm x 180mm) Max Height : 25.4mm

Largeur de module :
M3II - 320mm
M6II - 645mm

Dimensions de machine :
4MII base - L : 1390mm x W : 1934mm x H : 1474mm
2MII base - L : 740 millimètres X W : 1934mm x H : 1474mm
