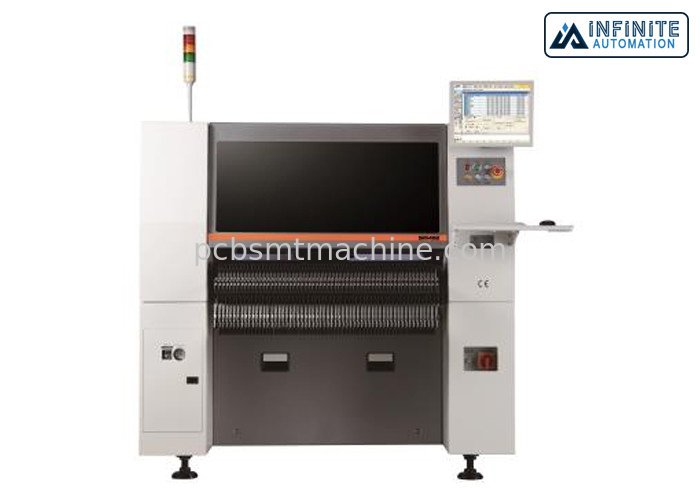

Hanwha SM482 PLUS SMT Mounter pour 0603 puces aux composants de 22mm IC

Hanwha SM482 PLUS la machine de transfert, le meilleur original de conditions et les mounters utilisés de SMT

Le SM482PLUS peut être appliqué aux composants à partir de 0603 puces aux composants de 22mm IC en appliquant la technologie en marche de reconnaissance brevetée par Hanwha, qui permet le placement composant à la vitesse la plus élevée parmi tous les placers de composant de vitesse moyenne. En outre, il peut identifier des composants de 42mm avec la moelle fine de 0.4mm avec une caméra de 45mm en appliquant un système élevé de caméra de pixel à la caméra de difficulté. Il également permet le placement de haute précision (30 microns) des composants d'IC et fournit un algorithme de reconnaissance de polygone pour l'enregistrement facile des composants des formes compliquées.

Caractéristiques :

Algorithme puissant de caméra

Augmente l'exactitude de reconnaissance utilisant la fonction composante de retrait de bruit d'image et la fonction de automatique-enseignement. Les aides de caméra de mouche identifier et calibrer les composants comprenant la puce, le TR, le BGA, le QFP, etc. tout en les déplaçant à la position de placement après collecte.

●Système en temps réel automatique de calibrage de position de collecte

●La fonction de polygone soustrait et identifie un composant complètement

Vue de panorama

Pour les composants dont la taille dépasse le champ de vision d'une caméra, la fonction de vue de panorama qui combine des images composantes fendues dans une est employée. La solution a optimisé pour les composants de forme irrégulière de SMD est fournie en enseignant la position de collecte/placement facilement.

Caractéristiques :
