Machine optima d'endroit de sélection de Panasonic NPM-W2S SMT de la vitesse 75000CPH

Vitesse optima de transfert de la machine 75000 CPH de Panasonic NPM-W2S, meilleur original de conditions et mounters utilisés de SMT

L'automation infinie a une grande quantité d'équipement relatif de fabrication courant de SMT. Parmi nos machines décrites sont la machine de transfert originale et utilisée de Panasonic NPM W2S. L'automation infinie a éprouvé des ingénieurs et Teal technique qui s'assure que toutes les machines que nous offrons subissez les essais sur ordinateur rigides et le reconditionnement, et garantie de la qualité. L'automation infinie est un fournisseur de confiance de la Chine des machines et de la chaîne de production d'occasion meilleur-conditionnées équipement d'automatisation industrielle. Entrez en contact avec nos ventes et équipe de support à la clientèle pour des enquêtes.

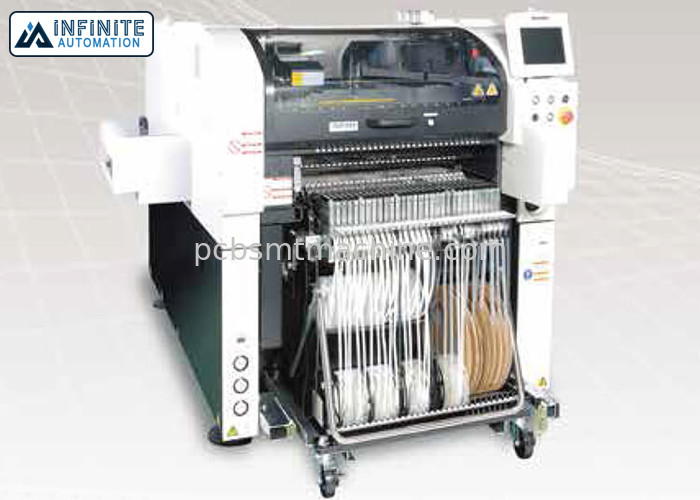

La machine de transfert de Panasonic NPM W2S peut être directement reliée à la machine NPM-W2 et soutenir le transport simple et double de ruelle. La vitesse optima de machine de transfert de Panasonic NPM W2S est jusqu'à 75000CPH. Applicable avec jusqu'à la taille de carte PCB de 750mm x de 550mm et avec la capacité de 120 conducteurs.

Machine de transfert de Panasonic NPM W2S

Carte PCB maximum : L 750 x W 550

Placement de la vitesse : 75000CPH

Max Feeder : 120 bobines

Poids : 2390 kilogrammes

Caractéristiques :

• Machine de transfert de Panasonic NPM W2S
• Directement raccordable à NPM-W2
• Soutien de transport de single-/dual-lane
• Sélection de la tête de montage selon la forme de production
• Sélectionnable de la tête V2 de Lightweight16-/12-/Lightweight8-/3-nozzle
• Compatibilité mutuelle avec la série de NPM
• Utilisation partagée de la tête de placement/du bec, de conducteur de bande, et de chariot de conducteur
• détails de *For, contact notre représentant de commerce.
• Adoption de la tête V2 de 3 becs
• Capable d'une charge maximum de placement de 100N.

Caractéristiques :

Tête de placement		Poids léger tête 16-nozzle	tête 12-nozzle	Poids léger tête 8-nozzle	3-nozzle tête V2
Vitesse maximale		38 500cph (0,094 puces de s)	32 250cph (0,112 s/chip)	20 800cph (0,173 puces de s)	8 320cph (0,433 puces de s) 6 500cph (0,554 s QFP)
Exactitude de placement (Cpk1)		μm ±30/puce (±25μm/puce *6)	μm ±30/puce	± 30 µm/chip ± 30 µm/QFP 12mm à 32mm ± 50 µm/QFP 12mm dessous	± 30 µm/QFP
Composant dimensions (millimètre)		puce de 03015*7 *8/0402*7 | L 6 T3 de x W 6 x	puce 0402*7 | L 12 x W 12 x T 6,5	puce 0402*7 | L 32 x W 32 x T 12	puce 0603 à L 150 x W 25 (diagonal152) x T 30
Composant approvisionnement	Attacher du ruban adhésif	Bande : 4/8/12/16/24/32/44/56 millimètres		Bande : 4 à 56 millimètres	Bande : 4 à 56/72/88/104 millimètres
		Max.120 (bande : 4, 8 millimètres, petits vrais)		Avant/caractéristiques arrière de chariot de conducteur : Max.120 (La largeur et le conducteur de bande sont sujets aux conditions du côté gauche) Caractéristiques simples de plateau : Max.86 (La largeur et le conducteur de bande sont sujets aux conditions du côté gauche) Caractéristiques jumelles de plateau : Max.60 (La largeur et le conducteur de bande sont sujets aux conditions du côté gauche)
	Bâton	-		Avant/caractéristiques arrière de chariot de conducteur : Max.15 (conducteur simple de bâton) Caractéristiques simples de plateau : Max.15 (conducteur simple de bâton) Caractéristiques jumelles de plateau : Max.15 (conducteur simple de bâton)
	Plateau	-		Caractéristiques simples de plateau : Max.20 Caractéristiques jumelles de plateau : Max.40

*1 : Veuillez nous consulter séparément si vous le reliez à NPM-D3/D2/D. Il ne peut pas être relié à NPM-TT et à NPM.

*2 : Seulement pour le principal organisme

*3 : 1 880 millimètres de largeur si les convoyeurs d'extension (300 millimètres) sont placés des deux côtés.

*4 : Dimension D comprenant le conducteur de plateau : 2 618 millimètres, dimension D comprenant le chariot de conducteur : 2 513 millimètres

*5 : À l'exclusion du moniteur, de la tour de signal, et de la couverture de fan de plafond.

*6 : option de soutien de placement du μm ±25. (Dans des conditions spécifiques par PSFS)

*7 : La puce de 03015/0402 exige un bec/conducteur spécifiques.

*8 : Le soutien du placement de puce de 03015 millimètres est facultatif.

(Dans conditions spécifiques par PSFS, exactitude de placement : puce de ±30 μm/)

* le temps de tact de placement, le temps d'inspection, et les valeurs d'exactitude peuvent différer légèrement selon des conditions

* référez-vous svp au livret de spécifications pour des détails
