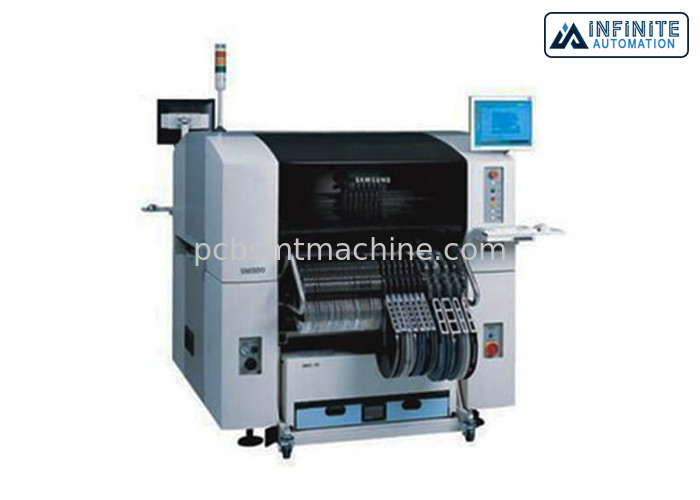

Machine de carte PCB SMT de Samsung SM320 avec la vitesse 18500CPH optima

Vitesse optima de transfert de la machine 18500 CPH de Samsung SM320, meilleur original de conditions et mounters utilisés de SMT

L'automation infinie a une grande quantité d'équipement relatif de fabrication courant de SMT. Parmi nos machines décrites sont la machine de transfert originale et utilisée de Samsung SMT SM320. L'automation infinie a éprouvé des ingénieurs et Teal technique qui s'assure que toutes les machines que nous offrons subissez les essais sur ordinateur rigides et le reconditionnement, et garantie de la qualité. L'automation infinie est un fournisseur de confiance de la Chine des machines et de la chaîne de production d'occasion meilleur-conditionnées équipement d'automatisation industrielle. Entrez en contact avec nos ventes et équipe de support à la clientèle pour des enquêtes.

Samsung SMT SM320 est un mounter universel qui est capable de monter de petits composants de PUCE jusqu'aux composants de QFP. Samsung SMT SM320 convient à la production à petite échelle des produits indépendants.

Samsung SMT SM320 est une petite taille, et une machine de transfert légère. Équipé d'une pleine caméra de vision et de 6 têtes de placement, chacun avec l'illumination individuelle permettant à 6 composants totalement différents d'être aligné en marche. caméra à l'air vers le haut permettant le placement des composants vers le bas au lancement d'avance de 0.4mm.

Machine de transfert de Samsung SM320

Montage de la puce de la gamme 0402mm | 55mm IC

Vitesse théorique de puce : 18500CPH

Taille de carte PCB 510 * 460mm

120ea/112ea (accouplant le chariot)

Caractéristiques :

Vitesse théorique de puce : 18500CPH

Montage de la puce de la gamme 0402mm | 55mm IC

Exactitude de placement plus ou moins 0.03mm

Taille de carte PCB 510 * 460-460 * 400mm

Taille d'équipement 50 x 40 millimètres | 460 x 400mm

Méthode composante d'identification

VISION VOLANTE + VISION D'ÉTAPE

Montage de l'efficacité

Système de reconnaissance de caméra de vol

PUCE 1608 18500 CPH (IPC9850)

CONCESSION 15000 CPH (IPC9850)

QFP 5500 CPH (IPC9850)

Système fixe de vision de caméra - 1,4 sec/QFP 208 (NORME d'OFFRE de PLATEAU)

Des composants peuvent être montés

VISION VOLANTE : 1005 | 22mm IC (option : 0603 | 12mm IC/0402 | 7mm IC)

Montage de la taille : Vision standard d'étape (champ de vision 35) | 32mm IC

(Lancement 0.4mm QFP/0.75mm BGA/| 55mm (MFOV))

Vision standard d'étape (champ de vision 45) | 42mm IC (lancement 0.5mm QFP/1.0mm BGA/| 55mm (MFOV))

Vision standard d'étape (champ de vision 20) | 17mm IC (lancement 0.3mm QFP/0.5mm BGA)

Lancement de Min.lead (QFP) FOV10

0.3mm (QFP) /0.65mm (BGA)

Lancement de Min.Ball (BGA)

FOV15

0.5mm (QFP) /0.75mm (BGA)

FOV25

0.5mm (QFP) /0.75mm (BGA)

Max.Height

H12mm (norme volante de caméra)

H15mm (norme volante de caméra)

Taille de panneau de carte PCB

- 50 (l) * 40 les plus de petite taille (w)

La plus grande taille - 460 (l) * 400 (w)/option : 510 * 460, 640 * 510

Épaisseur de panneau de carte PCB - 0.38mm-4.2mm

Installez le nombre de conducteur - 120ea/112ea (accouplant le chariot)

Puissance de pression et

Alimentation d'énergie - AC220/220/240V (50/60HZ, PHASE 3) (option : 340/380/415V)

Pression atmosphérique - 5kg/㎡, 260 Ni/MINUTE

Poids de machine - 1800KG

Taille de machine - 1650 L * 1680 D * H. 1530.
