Machine de transfert modulaire de Hitachi GXH-1S SMT

Machine de transfert de GXH-1S Hitachi GXH-1S, meilleur original de conditions et mounters utilisés de SMT

La dernière génération des appareils électroniques mobiles exigent la fonctionnalité et la représentation croissantes dans moins d'espace avec le poids inférieur, et ceci conduit davantage de miniaturisation des composants électroniques et des rapports plus élevés de puce. Ces facteurs plus des cycles de vie des produits plus courts et

la production accrue alimentent la demande des composantes électroniques montant la machine qui soutient une plus grande productivité et un support plus à haute densité.

Les instruments de pointe Cie., le nouveau mounter modulaire « GXH-3 » de Hitachi de la direct-commande du Ltd fournit encore une meilleure représentation que le GXH-1S qu'elle remplace. Le « GXH-3 » fournit non seulement la sortie la plus élevée de n'importe quelle machine de placement dans l'industrie de 95 000 puces par heure, il fournit également grâce de montage à haute densité accrue de fiabilité à la nouvelle fonction de montage douce de retour de mesure de becs et de taille de carte PCB. Pour extraire la représentation de pleine capacité à partir du système, le GXH-3 comporte également le logiciel et la ligne diversifiée logiciel d'optimisation d'équilibre permettant à des clients de créer des données de production optima conçues en fonction leurs lignes de production.

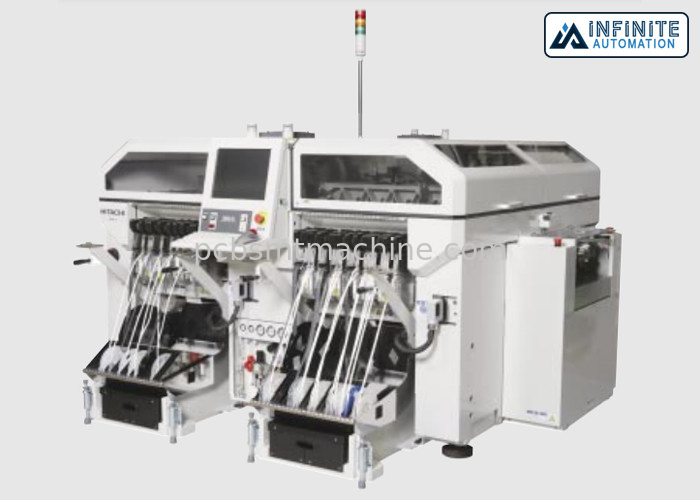

Machine de transfert de Hitachi GXH-1S

Production élevée

Vraie représentation

Gamme composante : 0201 | 44 * 44mm

Caractéristiques

• Placement ultra-rapide extrême avec la flexibilité de manipuler de plus grands composants.
• Deux cellules indépendantes de travail (étapes) permettent l'assemblée simultanée de deux conseils.
• Tous les X et axes des ordonnées sont actionnés par les moteurs linéaires.
• Chaque axe des y a deux moteurs pour la stabilité et la répétabilité augmentées.
• Quatre têtes de placement ont jusqu'à 12 becs chacun.
• Reconnaissance en marche de tous les composants.
• Une ligne capteur sur chaque les contrôles principaux pour la présence composante, l'orientation, et l'épaisseur correcte.
• Mouvements uniques de système de convoyeur de conseil les deux rails pour le conseil optimum plaçant pendant la production.
• Pas plus « de rail fixe »

Paramètres de Hitachi GXH-1S

• Énergie de décomposition de longue durée de haute précision : 0.0048um, vitesse : accélération maximum de 2m/sec de 3G.
• Exactitude de robe : +/- 0.05mm, correction spéciale : +/- 0.035mm
• 12 becs, 12 parts tant que l'éclair de navette a su, temps de reconnaissance de caméra, 2m/s,
• Grand champ visuel 0201 | des pièces 44 * de 44mm sont identifiées une fois, jusqu'à 55 * 55mm reliez 100 * 26 * 25.4mm
• Compréhension instantanée de marche, éclairage de haut-éclat, correction de conscience, temps visuel de capture : 5u/sec
• L'utilisation d'un double conducteur matériel accrochant peut piloter deux matériaux différents peut être liée à l'alimentation à haute précision ultra-rapide, conduite par un moteur servo, vitesse : 0,08 secondes/a (le lancement d'alimentation est 2,4mm)

• Exactitude : +/- 0.05mm (8mm * 2mmpitch 0201)
• Modèles de conducteur de simplification, papier, bande pour alimenter, variable de lancement d'alimentation
• La tête fait remplacer 12 becs d'aspiration, un bec automatiquement le système, chaque ligne quand la production réelle a besoin de changement, le système remplace automatiquement le bec, la ligne de changement plus rapidement, (la production ne remplace pas le bec)
• Le bec hétérosexuel de la tête 3 est dans la production selon la taille des pièces pour remplacer le bec
• La double voie dans le dispositif, la même table peut être placée deux panneaux (la largeur de carte en-dessous de 215mm)
• La base de données de partie établit automatiquement de nouvelles données de partie pour votre système en juste 1-5 minutes
• Tête ultra-rapide très utilisée 0402 | 44mm□ de placement
• Module principal de placement de tête placement direct ultra-rapide/multifonctionnel de remplacement
• Conducteur futé de bande/Tray Feeder multicouche avec le module direct de conducteur
• Production élevée
• Vraie représentation et stabilité de la tête de placement de direct-commande
• Structure principale de l'axe 4 du lecteur 4 de moteur linéaire ; identification ancienne directe (jusqu'à 12 parts)
