Machine de transfert modulaire de Hanwha HM520 de machine de placement de 80000CPH SMD

Machine de transfert modulaire de Hanwha HM520 de machine de placement de 80000CPH SMD

Machine de transfert modulaire de Hanwha HM520, 80 000 machines de CPH, originales et utilisée de SMT

La machine de transfert modulaire de Hanwha HM520 est le mounter idéal pour électronique à fort débit/performante, telle que des téléphones portables et des applications des véhicules à moteur. Avec des tailles composantes craintives et PCBs devenant plus en masse peuplé, la répétabilité et l'exactitude de placement sont plus critiques. La série de Hanwha HM520 est idéalement adaptée à cette application de style. Le module de HM520 HS peut manipuler les composants plus petits de puce à très grande vitesse utilisant les têtes rotatoires pour réaliser cela. Le module de FS est un module multifonctionnel, capable de placer de plus grands composants jusqu'à 55mm que la place comprenant le bouclier peut des dispositifs. Les machines de S.M. Series sont entièrement décelables du cheminement de composant, de la carte PCB dépistant par code barres, et du système entièrement intelligent. Tous sont contrôlés et commandés par le logiciel de gestion d'usine de T-solution.

Avantages principaux de S.M. Series :

• Réduction de la longueur de la ligne avec la sortie élevée
• Coût bas même de propriété
• Logiciel facile à utiliser
• Idéal pour production à fort débit/élevée de mélange
• Axe et conception améliorés de cadre au-dessus des modèles précédents de tireur de puce donnant une plus grande vitesse et une plus haute précision
• Gamme composante améliorée et maintenant capable de placer des composants de 0.2mm x de 0.1mm à la grande vitesse
• MMI facile à utiliser et logiciel hors ligne avec l'écran tactile pour la commodité d'opérateur
• Système entièrement modulaire selon le cph de cible nécessaire et la condition de conducteur
• Nouveaux type de conducteur pour l'indexation ultra-rapide et intelligent comme norme

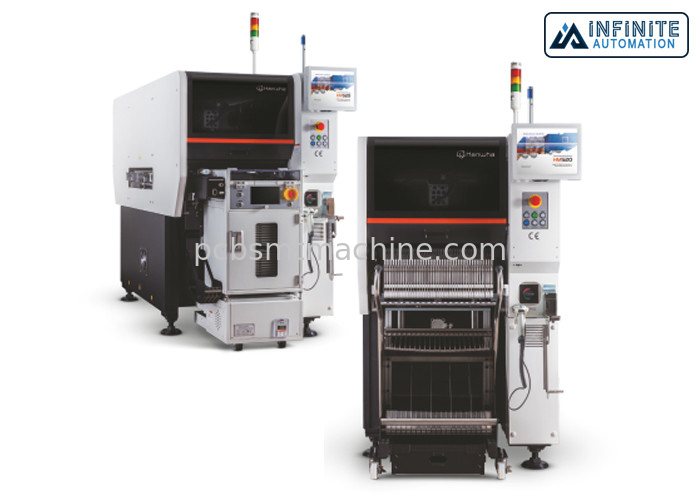

Machine de transfert modulaire de Hanwha HM520

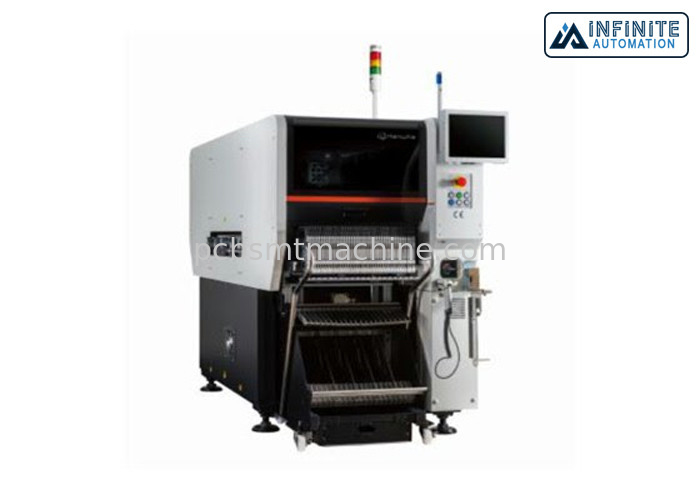

Hanwha HM520 Chip Mounter

Vitesse de correction : 80 000 CPH

taille : 890x2370x1930mm

poids : 1605KG

Description de produit : Machine de transfert modulaire de Hanwha HM520, c'est le premier mounter modulaire de la puce de Hanwha, 890MM dans la longueur.

Vitesse de correction : 80 000 CPH, tête d'axe, taille : 890x2370x1930mm, poids : 1605KG

Machine de transfert modulaire de Hanwha HM520, c'est le premier mounter modulaire de la puce de Hanwha, longueur de 890MM.

Mounter de puce de longueur de 890MM ultra-petit

80,000CPH (tête rotatoire)

60 000 CPH (tête de piano)

Produits de LED : 72 000 CPH (rotatoires)

Détection automatique de sélection et de problème de placement.

Automatiquement réapprovisionnement de l'aspiration/de position de montage et de la déviation de taille

Empêchant des défauts de LED provoqués par la rotation

Carte PCB : (l) 750x maximum (w) 580mm (facultatif)

Taille d'équipement : poids 2370x1440x890mmEquipment : 1605KG

La machine de transfert modulaire de Hanwha HM520 est Chip Mounter modulaire ultra-rapide équipé de la tête rotatoire.

03015Chip | 14mm peut fondamentalement correspondre, et par l'application d'ultra-rapide.

Les conducteurs électriques à haute précision, améliorent la qualité réelle de productivité et de placement.

Les paramètres de Hanwha HM520 Chip Mounter numérotent des axes : 10 axes * 2 encorbellements montant la vitesse : 80000CPH (conditions principales rotatoires) montant l'exactitude : à grande vitesse et de grande précision conduits par 1mElectrically

Productivité élevée

Tête de 20 axes :

Conception à la petite et légère tête de sorte que puisse employer pour fixer la caméra pour identifier l'axe 20 une fois.

Pixel clair de caméra de difficulté haut haut :

Utilisez une haute caméra de l'espace libre (5M), puce de transfert de la boîte la mini LED, la puce micro de téléphone portable (0402,0603) dans la grande vitesse.

S.M. Feeder (8mm) :

Le nouveau conducteur de S.M. de la conception 8mm, a successivement court-circuité le temps de transfert de 24%.

Production optimisée de LED :

En adaptant la tête rotatoire, a atteint la vraie vitesse de la production 74000CPH avec quelques conducteurs de S.M.

Productivité agrandie de secteur :

Taille agrandie de production de carte PCB (L750mm), longueur d'équipement de Shrinked (W0.89M), la productivité de l'unité de superficie fortement élargie. (40% davantage que la machine de transfert de série de Decan).

Réduisez la durée de cycle en partageant l'information de Badmark :

L'information de mauvaise marque de part identifiée par le premier équipement avec l'autre équipement dans la chaîne de montage de smt, réduite la durée de cycle en partageant ces l'information de mauvaise marque.

Fiabilité élevée

La caméra de vue de côté, empêchent manquer des composants :

Vérifiez le statut de bec et le statut de composants pendant le processus de fabrication, vérifiant avant de placer le composant sur la carte PCB et après composant d'endroit sur la carte PCB pour empêcher le coup manqué composant plaçant le problème. Et vérifiez la taille composante en temps réel et automatiquement position composante correcte sur la carte PCB pour empêcher le mauvais placement de composant.

Position correcte automatique de cueillette et de placement :

Employez les données de COR du résultat de calibrage pour corriger la position de transfert pour empêcher placer des erreurs.

Capteur de taille :

Peut sélectionner pour graver des composants en refief sans enseignement à l'aide du capteur de taille, tolérance le placement correcte automatique de position provoquée par la carte PCB incurvée.

Les composants de LED inversent vérifier la fonction :

Vérifiant le composant inverti ou pas par la caméra de vision pour empêcher le mauvais composant plaçant sur la carte PCB.
