L'AM100 maintient les niveaux élevés pour la capacité, flexibilité, et les clients de fiabilité prévoient de Panasonic dans un rentable, incrémentalement extensible, solution de SMT de haut-mélange. Seulement une machine est exigée pour mettre la production en route et il est facile d'ajouter plus d'unités et/ou les technologies comme exigences changent.

La machine modulaire de placement de l'AM100 de Panasonic comporte une tête simple (poutre simple) capable de placer une rangée impressionnante de composant comprenant 0402mm à 120x90x28mm, grands connecteurs, composants en forme impaire, et les types d'empaquetage avancés tels que le bruit préparent le prochain produit tandis que la production fonctionne sur l'AM100 pour le changement direct et mettent pour employer un grand choix de configurations fortement flexibles et de types d'approvisionnement de composant. L'installation flexible est encore augmentée dans l'AM100 par le conducteur n'importe où et équipe n'importe où des caractéristiques d'un gicleur. De grands conseils peuvent être traités et les caractéristiques avancées détection comprenant une caméra composante d'épaisseur, un échange automatique de goupille de soutien, de carte PCB halage, et vérification de plateau sont également disponibles.

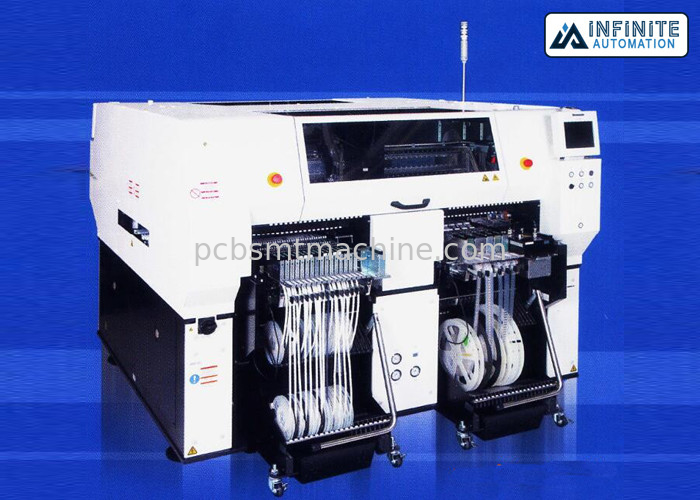

Machine de transfert de Panasonic AM100

Montage de la vitesse : cph 22 000

Poids : 2370 kilogrammes

Gamme composante : 01005 (0402M)

Description de produits :

Spécifications et caractéristique modulaires de machine de placement de Panasonic SMT AM100

Caractéristiques et avantages

Une tête, une solution de machine avec les conducteurs interchangeables d'une gamme composante très étendue, becs multifonctionnels, et mandrins avec la production rentable et de haute qualité de la série de cm et de NPM

Fonctionnalités standard :

de 14-nozzle tête fortement Versatily

Ligne à haute résolution caméra

Commutateur de bec

Les données de DAO utilitaire IMPORT

Partie prédéfinie Libray

Sélection composante adaptative

Calibrage automatique de placement

Scheduling de production du Multi-travail

Le conducteur automatique enseignent

Fiduciel enseignez avec l'automobile s'ajustent

Inspection virtuelle de carte PCB

Processus de bruit capable

Ensemble d'outil logiciel de NPI

Caractéristiques :

Name modèle (nombre) AM100 (NM-EJM4D)

Plate-forme hybride d'entraînement de portique simple extensible de concept

Commande hybride fortement précise de moteur linéaire de système d'entraînement

Discrimination raciale composante de Digital d'alignement caméra de balayage, à position fixe

Axe principal Flex Head ultra haut de la conception 14

Dimensions de conseil

norme de 510 x de 460mm (20 x 18)

1 200 x 460mm (47x18) facultatifs

Épaisseur jusqu'à 8mm de conseil

Exactitude de placement

puce de Cpk 1,0 du micron ±40

±30 micron Cpk 1,0 QFP

Sortie

Idéal : cph 35 800

IPC9850 : cph 22 000

Gamme composante

Minimum : 01005 (0402M)

Maximum : 120x90mm (4.7x3.5) et 150x25mm (6x1)

Taille : jusqu'à 28mm (1,1)

Bosses : diamètre de 0.15mm, lancement de 0.3mm

Capacité de conducteur

Bobines : jusqu'à 160 bobines

Tubes : jusqu'à 60 tubes

Plateaux : jusqu'à 40 plateaux

Équipements

Électrique : C.A. 200/220V ±10V, C.A. 380/400/420/480V ±20V 2,0 kVA400V de 3 phases 2 KVAs

MPA pneumatique de la minute 0,5 à 0.8MPa maximum, 200 l/min (A.N.R.)

La masse : 2370 kilogrammes (principal organisme avec 4 banques de conducteur)

Dimensions : W 1 970 x L 2 019 x H 1,450mm
