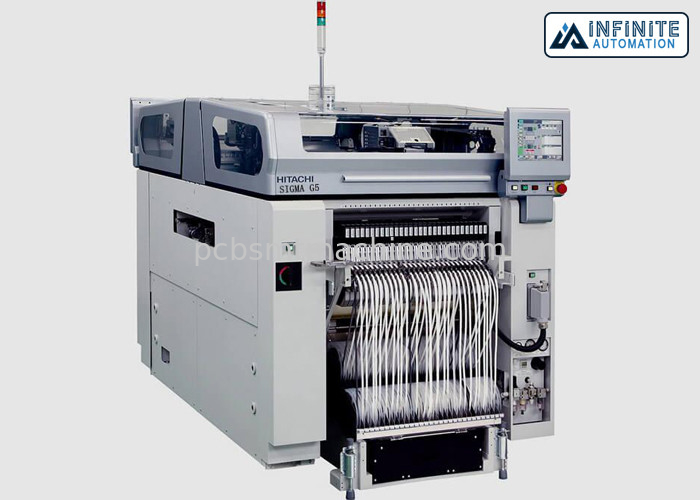

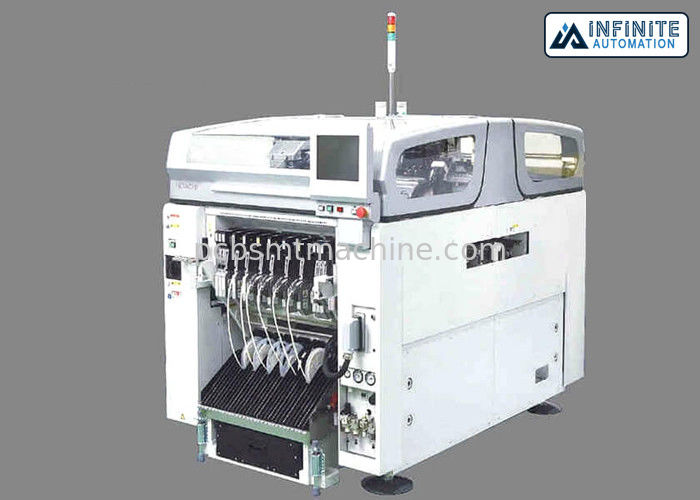

Machine de machine du SIGMA G5 de Hitachi, originale et utilisée de transfert de SMT

Le mounter modulaire de la meilleure qualité de SIGMA de Hitachi réalise la productivité élevée et de haute qualité compacts avec des fonctions telles que la tête d'entraînement direct, les appareillages de détection de mouvement de vitesse surmultipliée, et les poutres DE X/Y entraînées par un moteur électrique linéaires. La machine de transfert de Hitachi SIGMA-G5 te permet de changer rapidement les unités principales et des unités de plateau de sorte que vous puissiez avec souplesse manipuler des changements des types composants. Ce mounter de puce de SMT offre l'amélioration significative en fonctionnement les fonctionnements et entretiens.

Le SIGMA G5 de Hitachi Mounter comporte :

Système d'exploitation et affichage Windows XP ; le module Mounter de direct-commande de série de Hitachi de machine de placement de module du SIGMA G5 de série d'affichage d'écran tactile d'affichage à cristaux liquides de couleur équipé de la tête de direct-commande de 15 becs, axe DE X/Y d'entraînement de moteur linéaire, ne cessent pas une reconnaissance, ajustement d'optimisation d'axe des y pour réaliser un rendement élevé de 65000CPH.

Concept :

Mouvement de vitesse surmultipliée

Accès final

Éventail superbe DDH V5

Opération futée

Ligne volontaire opération

Grand -ouvert et facile d'accès

Échange rapide

Type automatique du changement pp

LISA

Chaud-échange de conducteur

Vitesse 84500chip de théorie de puce

Chaîne de placement 1005 (0402) -32mmIC

Exactitude de placement plus ou moins 0.03mm

Puissance 1.80kWh

Paramètres du SIGMA G5 de Hitachi

Montage de la structure principale de la tête ultra-rapide/du module de placement de la tête 2, 15 becs/tête de placement

Tête de placement de la tête universelle 2/module, 3 becs/tête de placement

Cph ultra-rapide de la tête 70 000 (1 module)

Tête universelle 14,500cph (1 module)

Tête 40um de haute précision avec la tête 30um

Longueur de composants applicable et tête ultra-rapide de largeur 0,4 x 0.2mm | 44 x 44mm

Tête universelle 1,0 x 0,5 | 55 x 55mm 150 x 26mm

L'épaisseur de la tête universelle ultra-rapide de la tête 12.7mm 25.4mm

± 20V 50/60Hz de la phase 200V de la puissance AC3

La puissance apparente est environ 7,4 KVAs

La puissance par heure est au sujet de 1.80kWh

± 10 de la température ambiante 20

Humidité ambiante 30 | 80%

Pression atmosphérique 0,45 | 0.69Mpa (4,6 | 7Kgf/cm2)

Pression -93kPa de vide

Plancher 1,009kg porteur
