Machine d'endroit de SMT Chip Mounter Used Pick And de bande de Yamaha YV100II LED

Machine d'endroit de SMT Chip Mounter Used Pick And de bande de Yamaha YV100II LED

Bande Chip Mounter, machine de transfert utilisée de Yamaha YV100II LED de SMT

Yamaha utilisé YV100II Chip Mounter est disponible à l'automation infinie. La structure mécanique de Yamaha YV100II est simple, avec une conception de moulage de cadre pour assurer la longévité et la stabilité. Le système de contrôle de circuit n'est pas compliqué, entretien facile. Le système d'exploitation de DOS, le menu est relativement simple, facile à utiliser. Une tête fonctionnante, 8 becs d'aspiration, la taille du matériel peut être signalée, vous peut installer une caméra de précision pour améliorer l'exactitude de placement. La vitesse théorique de 14400 points par heure. La capacité de production réelle environ de 8000. Approprié à la production par lots faible.

Bande Chip Mounter de LED

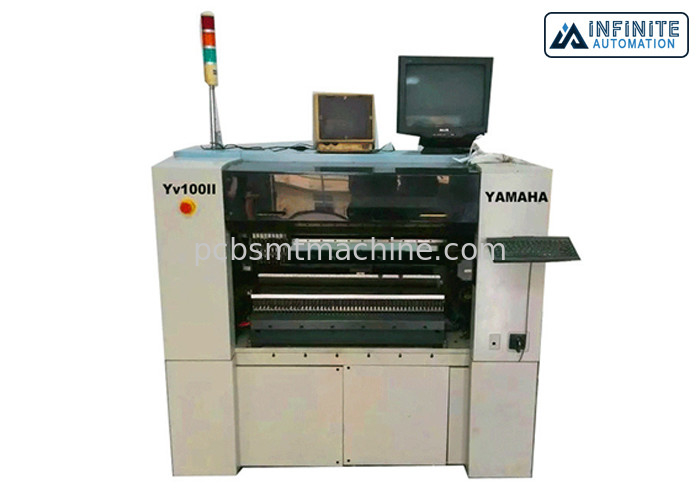

Yamaha YV100II Chip Mounter

Vitesse 12000 de correction

L1650 * W1350 * H1810

Poids 1300kg

Description de produit : Machine de transfert de Chip Mounter LED de bande de LED

Vitesse théorique de puce 0.25sec/puce

Montant la gamme 1005 | bga “de soj'plcc de qfp'sqp (25mm) (0.4p)

Positionnement de l'exactitude de plus ou moins 0.08mm

Taille l460 de carte PCB * w250 (maximum)/l50 * w50 (minute)

Taille l1650 * w1350 d'équipement * h1810

Puissance maximum 4KVA

Poids 1300kg d'équipement

Paramètres de mounter de puce de Yamaha YV100II

Basé sur la fiabilité de la structure de base de la machine ultra-rapide

Composants de protection du bâti

0,25 secondes/support ultra-rapide de PUCE

peut être monté 0,5 pieds l'espacement de 32mm QFP

À traitement d'images ultra-rapide

2 caméras réduisent le temps de production

Cadre élevé nouvellement conçu de rigidité

Augmentez la vitesse de l'axe

Peut manipuler un grand choix de composants

Le plus approprié à la production de SIMM d'ordinateur avec la tête 8 de câble

Taille de substrat : L600 * W400 (maximum)/L50 * W50 (minute)

Épaisseur 0.4-3.0 de substrat

Substrat donnant la direction de droite à gauche

Montage de l'exactitude 0.1mm/PUCE 0,08/QFP

Montant la vitesse 0,25 sec/PUCES 1,7 sec/QFP

Type original original de ruban : 100 (max, 8MM avec la conversion)

Tray Original : 80 sortes (utilisation de TMAX, de YTF)

La grille d'origine de l'approvisionnement 8-56mm à bande large, tige, le volume, plateau

Original 1005 | QFP'SQP'SOJ'PLCC (25mm) BGA (0.4p) de placement

Puissance AC220 triphasé/208/230/240/380/400/416V 10%, 50/60HZ

Puissance 4KVA

Pression au-dessus de 0.55MPA, 350MIN

Dimensions L1650 * W1350 * H1810

Poids 1300KG

Vitesse 12000 de correction (grain/heure)

Poids 1300 (kilogrammes)
