Éprouvez les résultats absolus de la mesure 3D en utilisant l'inspecteur de pâte de la soudure 3D d'INFINITE™ SPI 7500 que la machine distribuée seulement par la machine d'inspection de pâte de la soudure 3D d'Infinite Automation Co., Ltd. INFINITE™ SPI 7500 est un système de mesure 3D vrai autonome du type de balayage de laser qui peut mesurer et analyser. Le dessus de Tableau d'INFINITE™ SPI 7500 3D SPI est un système de mesure 3D autonome du type de balayage de laser qui peut mesurer et analyser l'image de petite taille d'objet et l'image d'impression de la pâte de soudure aussi bien. En particulier, c'est un type un à bord approprié à commander le processus d'impression d'écran de façon optimale en mesurant et en analysant la crème de soudure enduite après sérigraphie dans 3D et est également optimal du type en différé outil pour pouvoir commander le processus d'impression d'écran avec le bas investissement effectivement. Avec le laser 3D le capteur a fabriqué délicatement et expression de l'image 3D ayant la réalité, il peut analyser l'épaisseur et le volume exactement dans la portée d'erreur de 1-2um. Avec la caméra couleur, il peut distinguer les soudures enduites de la protection de modèle ou de soudure de carte PCB. Il est possible de mesurer le 2D (2D mesure auxiliaire) comme la longueur, l'angle, et le diamètre aussi bien que la taille et le volume de 3D. Il est possible de mesurer le secteur global de carte PCB de la taille de 300x300mm avec la méthode d'un-contact. Avec l'adoption du mécanisme élevé de balayage de rigidité, il représente les résultats réguliers de mesure sans effet d'entourer vibration.it peut distinguer les soudures enduites de la protection de modèle ou de soudure de carte PCB. Il est possible de mesurer le 2D (2D mesure auxiliaire) comme la longueur, l'angle, et le diamètre aussi bien que la taille et le volume de 3D. Il est possible de mesurer le secteur global de carte PCB de la taille de 300x300mm avec la méthode d'un-contact. Avec l'adoption du mécanisme élevé de balayage de rigidité, il représente les résultats réguliers de mesure sans effet d'entourer vibration.it peut distinguer les soudures enduites de la protection de modèle ou de soudure de carte PCB. Il est possible de mesurer le 2D (2D mesure auxiliaire) comme la longueur, l'angle, et le diamètre aussi bien que la taille et le volume de 3D. Il est possible de mesurer le secteur global de carte PCB de la taille de 300x300mm avec la méthode d'un-contact. Avec l'adoption du mécanisme élevé de balayage de rigidité, il représente les résultats réguliers de mesure sans effet d'entourer la vibration.

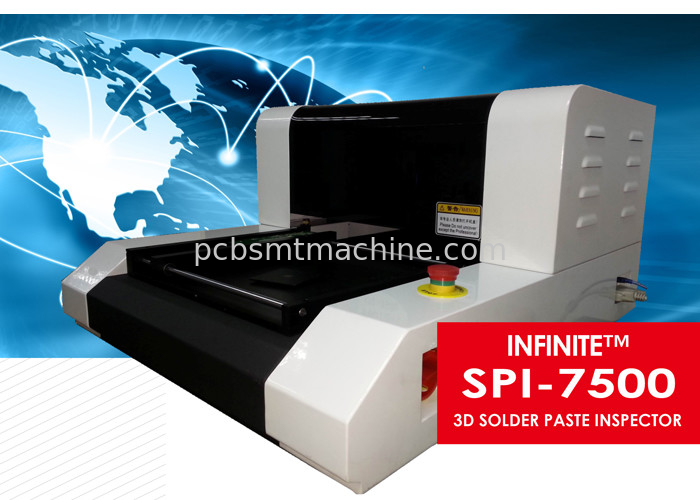

Inspecteur de pâte de la soudure 3D d'INFINITE™ SPI 7500

L'importance de la mesure vraie de la soudure 3D

Les facteurs clé de la qualité de pâte de soudure sont sa taille, volume, et forme.

les 2D images fournissent la seuls couleur, éclat, et information de secteur mais pas facteurs clé. la mesure 3D doit être exigée pour devenir relative à l'information à la taille, au volume, et à la forme. Au moins 50% de défauts du processus de fabrication de SMT se produisent seulement pendant l'impression. Plus la qualité de la pâte de soudure est est mauvaise, plus les défauts de placement se produisent. La fiabilité de produits des liens électroniques directement à la qualité commune de soudure et de la qualité du joint de soudure est affectée par la soudure colle la taille, le volume, et la forme. Sans mesure de la soudure 3D, il n'y a aucune manière de vérifier la qualité précise de l'impression. Les défauts premiers sont trouvés, moins le coût de réparation est exigé.

• Programmation rapide, interface de programmation amicale
• Méthodes multiples de mesure
• Véritable mesure d'un-bouton
• bouton de mouvement de Huit-manière, foyer d'un-clic
• Lancement de balayage réglable
• Fonction de simulation de la pâte 3D de soudure
• Fonction puissante de SPC
• Déviation de MARQUE automatiquement corrigée
• Un-clic de nouveau au centre de l'écran
• La cible de reconnaissance automatique cet appareil de contrôle complètement automatique d'épaisseur de pâte de la soudure 3D peut obtenir les données 3D de chaque point par la mise au point automatique d'image de l'étape moving/Z-axis et la pâte DE X/Y automatiques de soudure de balayage de laser. Elle peut également être employée pour mesurer la pâte entière de soudure de protection. L'épaisseur moyenne permet au processus d'impression de pâte de soudure d'être bien commandé.

Caractéristiques du produit

• Mesure programmable de plusieurs secteurs, focalisation automatique à différents points test de mesure, surmontant l'erreur provoquée par déformation de plat
• Trouvez automatiquement la position d'inspection et corrigez la compensation par la MARQUE de carte PCB ;
• Méthode de mesure : mesure manuelle de mouvement complètement automatique et automatique, mesure manuelle de mouvement manuel
• La carte de simulation de la pâte 3D de soudure, reproduisent l'aspect vrai de la pâte de soudure ;
• Utilisant le mouvement automatique triaxial, se focalisant, compensation automatique pour corriger la déformation de halage du substrat, pour obtenir la taille précise de pâte de soudure ;
• Caméra à haute résolution ultra-rapide, haute précision, analyse statistique puissante de données de SPC ;
• Fonction de jugement automatique de SIGMA, de sorte que vos opérateurs aient la capacité de déterminer la qualité du processus d'impression de pâte de soudure en temps réel ;
• Diagramme produisez automatiquement de CP, de CPK, de X-BAR, de R-CHART, de SIGMA de colonne, diagramme de tendance, diagramme de contrôle, etc. ;
• 2D mesure auxiliaire, la distance entre deux points, taille de secteur, etc. ;
• La liste de données de résultat de mesure est automatiquement sauvée, produit d'un rapport de SPC
