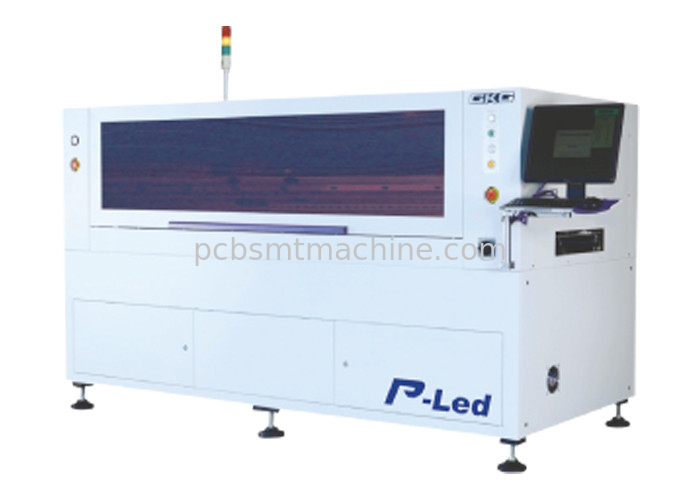

| REPRÉSENTATION |
| Capacité d'alignement de machine |
2CmK @ ±15 sigma des microns 4 |
| Capacité de processus d'alignement |
2CpK @ ±30 sigma des microns 4 |
| Durée de cycle de noyau |
<15 secs=""> |
| (à l'exclusion du temps d'impression et de nettoyage) |
| Temps de changement de produit |
<5mins> |
| Temps d'installation de produit nouveau |
<10 mins=""> |
|
EMBARQUEZ LA MANIPULATION
|
| Max. Size (L X W) |
1 524 millimètres X 350 millimètres |
| Min. Size (L X W) |
80 millimètres X 50 millimètres |
| Épaisseur |
0.8~6 millimètre |
| Ajustement d'épaisseur de carte PCB |
Automatique |
| Carte PCB Max. Weight |
5 kilogrammes |
| Dégagement de bord de carte PCB |
3,5 millimètres |
| Dégagement inférieur de carte PCB |
15 millimètres |
| Fixage de la méthode |
Bride supérieure (manuel) et bride latérale motorisée |
| Méthode de soutien |
Norme goupilles de soutien magnétique, barres, blocs. |
| Direction de convoyeur |
L à R, R à L, R à R, L à (contrôle de logiciel) |
| Taille de convoyeur |
± 900 40 millimètres |
| Vitesse de convoyeur |
Maximum 1 500 mm/s |
| Ajustement de largeur de convoyeur |
Automatique |
|
CONDITION D'ÉQUIPEMENTS
|
| Alimentation d'énergie |
± 10% 50/60Hz d'AC220V |
| Puissance |
3kW |
| Alimentation en air |
4 | ² de 6Kgf/cm |
| Dimension (à l'exclusion de la tour de signal) |
2 570 millimètres (l) X 1 210 millimètres (w) X 1 509 millimètres (h) |
| Poids de machine |
1,800kg |
|
INTERFACE D'OPÉRATEUR
|
| Matériel |
Moniteur, souris et clavier d'affichage à cristaux liquides |
| Système d'exploitation (OS) |
Windows 7 ou plus haut |
| Méthode de contrôle |
Commandé par PC industriel |
| Interface d'entrée-sortie |
Norme de SMEMA |
|
PARAMÈTRES D'IMPRESSION
|
| Format de l'image de pochoir (LXW) |
Réglable, 720 millimètres X 300 millimètres à 1,800mm x à 750mm |
| Impression de la chaîne d'ajustement de Tableau |
X : ±10 millimètre, Y : ±10 millimètre : ± 2° |
| Vitesse d'impression |
10~200 mm/s |
| Pression de racle |
0.5~15kg (contrôle de programme) |
| Type de racle |
Norme : Métal 280/370mm, option : En caoutchouc |
| Impression de la direction de course |
De gauche à droite, redressez vers la gauche |
| Angle de racle |
Norme 60°, option 45°, 50°, 55° |
| Système de nettoyage |
Humide automatique, sec, vide (logiciel choisi) |
|
SYSTÈME OPTIQUE
|
| Champ visuel (champ de vision) |
8 millimètres X 6 millimètres |
| Types fiduciels |
Cercle, triangle, place, diamant, croix |
| Taille fiducielle |
0.5~4.0 millimètre |
| Méthodologie de vision |
La caméra CCD recherchent et vers le bas |
| 2D inspection |
Fenêtres Max.100 pour inspecter manquer et |
| |
insuffisant (norme) |
| OPTIONS |
| Boucle fermée de SPI |
| La température, surveillance d'humidité et affichage |
| Scanner externe de code barres pour la traçabilité de carte PCB |
| Scanner tenu dans la main de code barres pour le pochoir, pâte de soudure, traçabilité de racle |
