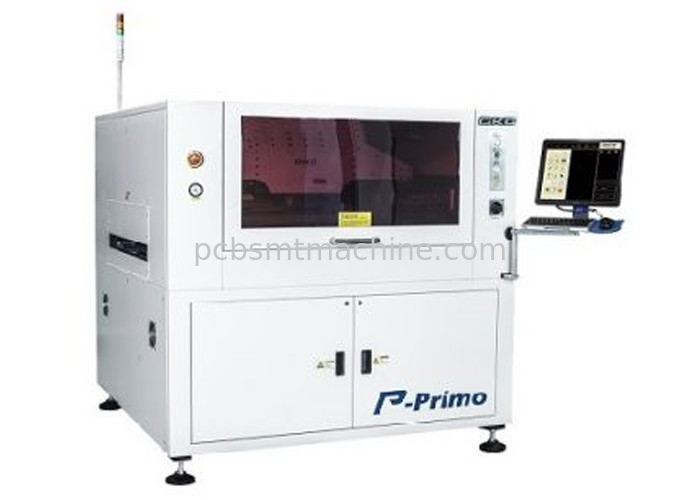

| REPRÉSENTATION |
| Capacité d'alignement de machine |
2Cmk @ ±12.5 sigma des microns 4 |
| Capacité de processus d'alignement |
2Cpk @ ±25 sigma des microns 4 |
| Durée de cycle de noyau |
<12 secs=""> |
| (à l'exclusion du temps d'impression et de nettoyage) |
| Temps de changement de produit |
<5 mins=""> |
| Temps d'installation de produit nouveau |
<10 mins=""> |
|
EMBARQUEZ LA MANIPULATION
|
| Max. Size (L X W) |
850 millimètres X 610 millimètres |
| Min. Size (L X W) |
100 millimètres X 65 millimètres |
| Épaisseur |
0.4~8 millimètre |
| Ajustement d'épaisseur de carte PCB |
Automatique |
| Carte PCB Max. Weight |
10 kilogrammes |
| Dégagement de bord de carte PCB |
3,5 millimètres |
| Dégagement inférieur de carte PCB |
23 millimètres |
| Halage de carte PCB |
Maximum 1% diagonalement |
| Fixage de la méthode |
Bride supérieure escamotable, bride latérale commandée de moteur |
| Méthode de soutien |
Goupilles de soutien magnétique, barres, blocs, aspiration de vide |
| Direction de convoyeur |
L à R, R à L, R à R, L à L (contrôle de logiciel) |
| Taille de convoyeur |
± 900 40 millimètres |
| Vitesse de convoyeur |
Maximum 1 500 mm/s |
| Ajustement de largeur de convoyeur |
Automatique |
|
INTERFACE D'OPÉRATEUR
|
| Matériel |
Moniteur, souris et clavier d'affichage à cristaux liquides |
| Système d'exploitation (OS) |
Windows 10 |
| Méthode de contrôle |
Commandé par PC industriel |
| Interface d'entrée-sortie |
Norme de SMEMA |
|
SYSTÈME OPTIQUE
|
| Champ visuel (champ de vision) |
8 millimètres X 6 millimètres |
| Types fiduciels |
Cercle, triangle, place, diamant, croix |
| Taille fiducielle |
0.5~4.0 millimètre |
| Méthodologie de vision |
La caméra CCD recherchent et vers le bas |
| 2D inspection |
Maximum 100 fenêtres pour inspecter manquer, |
| |
insuffisant, jetant un pont sur (norme) |
|
PARAMÈTRES D'IMPRESSION
|
| Format de l'image de pochoir (L X W) |
Réglable, 737 millimètres X 737 millimètres à |
| |
1 100 millimètres X 950 millimètres |
| Copie Gap (rupture-) |
0~20 millimètres |
| Impression de la chaîne d'ajustement de Tableau |
X : ±10 millimètre, Y : ±10 millimètre : ± 2° |
| Vitesse d'impression |
5~150 mm/s |
| Pression de racle |
0.5~10kg (contrôle de programme) |
| Type de racle |
Norme : Métal, option : En caoutchouc |
| Angle de racle |
Norme 60°, option 45°, 50°, 55° |
| Système de nettoyage |
Humide automatique, sec, vide (logiciel choisi) |
|
CONDITION D'ÉQUIPEMENTS
|
| Alimentation d'énergie |
± 10% 50/60Hz d'AC220V |
| Puissance |
3kW |
| Alimentation en air |
4 | ² de 6Kgf/cm |
| Dimension (à l'exclusion de la tour de signal) |
1 590 millimètres (l) X 1,608mm (w) X 1 530 millimètres (h) |
| Poids de machine |
1 500 kilogrammes |
| OPTIONS |
| Système d'inspection d'ouvertures de pochoir |
| Boucle fermée de SPI |
| La température, surveillance d'humidité et affichage |
| Scanner externe de code barres pour la traçabilité de carte PCB |
| Scanner tenu dans la main de code barres pour le pochoir, pâte de soudure, |
| traçabilité de racle |
