L'automation infinie Cie., Ltd est une société de fiducie fiduciaire qui fournit les meilleurs machines de SMT et produits d'occasion reconditionnés de solution d'automatisation industrielle. Notre société se concentre sur l'approvisionnement en imprimantes d'occasion de pâte de soudure, SMT Chip Mounters, inspection optique automatique, et toute autre chaîne de montage de carte PCB produits de solution. Parmi notre pâte d'occasion et reconditionnée offerte de soudure la machine d'impression est l'imprimante de pochoir de l'élan II BTB de MPM. L'imprimante configurable de pochoir de MPM® Momentum® II BTB™ (de nouveau à arrière) permet la double-ruelle traitant pour une sortie plus élevée mais sans longueur de la ligne croissante ou investissement de capitaux. L'imprimante de pochoir de l'élan II BTB est l'imprimante la plus flexible dans la machine de l'élan II. L'imprimante de l'élan II BTB est des 200 millimètres qui fait gagner de la place plus courte que l'imprimante standard de l'élan II. Configurez pour la double-ruelle traitant en plaçant deux imprimantes de BTB dos à dos dans une ligne de fabrication. le traitement de Double-ruelle produit de la sortie de deux imprimantes dans la longueur d'une.

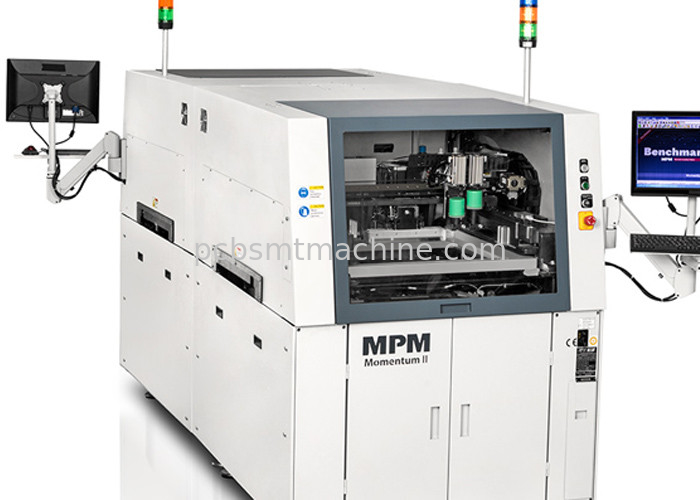

Imprimante de pochoir de l'élan II BTB de MPM
Flexibilité finale dans la plate-forme d'élan
Utilisez l'imprimante de MPM en ligne en tant qu'autonome ou configurez dos à dos pour la sortie de double-ruelle. Imprimez les produits multiples dans une ligne simple de SMT, par exemple, dessus d'impression et côtés inférieurs, imprimez le même côté ou mère d'impression/cartes-filles. L'imprimante de l'élan II BTB vient dans deux configurations différentes de sortie pour la flexibilité optima dans la ligne équilibrage.
Imprimante Strategy de match à conjuguer stratégie de ruelle
L'imprimante de l'élan II BTB permet l'accessibilité et le service du côté avant totaux, avec l'accès ouvert au système électrique, au réservoir dissolvant, et à d'autres composantes clés. Puisque l'imprimante de BTB n'exige aucun accès en lecture ou espace de tampon supplémentaire, position chaque imprimante pour maximiser votre surface au sol d'installation.
Exactitude et représentation prouvées de série d'élan
Répétabilité d'alignement des microns ±11 @ 6 sigmas, Cpk ≥2 et exactitude humide d'impression du σ de 17µ m@6, du ≥ de Cpk 2, avec la capacité 6σ conçue dedans et indépendamment vérifiée. Les imprimantes de série de l'élan II de MPM sont rapides, précises, et fortement fiables, avec la représentation inégalée par n'importe quelle autre imprimante dans leur classe.
Interface utilisateurs de Benchmark™
Facile à apprendre et employer pour l'opérateur moyen, logiciel de la référence de MPM est puissant pourtant intuitif, et facilite l'installation rapide, assister des tâches opérationnelles, et rend le changement rapide et facile. Le logiciel a été amélioré à Windows 10 et de nouveaux outils de production et nouveau Quickstart programmant pour le faciliter encore pour employer.
CARACTÉRISTIQUES :
- Vérification de capacité d'impression d'AccuCheck
- Système de largage automatique de pâte
- Interface utilisateurs de référence
- Système de BridgeVision
- Conseil d'EdgeLoc maintenant le système
- Tête d'impression d'EnclosedFlow
- Architecture d'OpenApps
- Système et inspection de vision de MPM
- Moniteur de taille de pâte
- Moniteur de la température de pâte
- PrinTrack
- Décapant de pochoir de RapidClean
- Optimiseur d'impression de SPI
- Système de StencilVision
CARACTÉRISTIQUES :
| EMBARQUEZ LA MANIPULATION |
| Taille maximum de conseil (X de x/y) 609,6 millimètres X 508 millimètres (24" x 20") |
| Un workholder consacré est exigé pour des conseils avec une taille X plus grande que 20" |
| Taille minimum de conseil (X de x/y) 50,8 millimètres X 50,8 millimètres (2" x 2") |
| Épaisseur de conseil 0,2 millimètres à 5,0 millimètres (0,008" à 0.20") |
| Poids maximum 4,5 kilogramme (10 livres) de conseil |
| Dégagement 3,0 millimètre (0,118" de bord de conseil) |
| Dégagement de dessous norme de 12,7 millimètres (0,5"). Configurable pour |
| 25,4 millimètres (1.0") |
| L'écrou de serrage de conseil a fixé les brides supérieures, le vide centernest |
| Goupilles magnétiques de méthodes de soutien de conseil |
| Facultatif : Barrages de côté de vide, goupilles de vide, |
| blocs de soutien, montages consacrés, brevetés |
| outillage automatique, Quik-outil |
| PARAMÈTRES D'IMPRESSION |
| Région maximum d'impression (X de x/y) 609,6 millimètres X 508 millimètres (24" x 20") |
| Copie Gap (rupture-) 0 millimètres à 6,35 millimètres (0" à 0,25") |
| Imprimez la vitesse 0,635 mm/s - 304,8 mm/s |
| (0,025 in/s - 12 in/s) |
| Force d'impression 0 à 22,7 kilogrammes (0 livres à 50 livres) |
| Marquez au poncif le format de l'image 737 le millimètre X 737 millimètres (29" x 29") |
| Adaptateurs disponibles pour de plus petites tailles |
| VISION |
| Champ visuel de vision (champ de vision) 10,6 millimètres X 8,0 millimètres (0,417" x 0.315") |
| Types fiduciels fiducials standard de forme (voir le SMEMA |
| normes), protection/ouverture |
| Appareil photo numérique simple de système de caméra |
| - MPM brevetés semblent la vision haut/bas |
| REPRÉSENTATION |
| Microns de l'alignement ±12.5 de système total (±0.0005") à sigma 6, |
| Exactitude et répétabilité Cpk ≥2.0* |
| La qualification est exécutée utilisant des variables de processus d'environnement de production ; copie |
| la vitesse, l'ascenseur de table et le mouvement de caméra sont inclus dans le chiffre de capacité. |
| Microns humides du dépôt ±20 d'impression (±0.0008") à sigma 6, |
| Exactitude et répétabilité Cpk ≥2.0* |
| Basé sur l'impression humide réelle avec l'exactitude de position et la répétabilité vérifiée par |
| un système de mesure de tiers. |
| Durée de cycle |
| Élan II BTB norme de 9 secondes |
| Élan II BTB HiE norme de 7,5 secondes |
| ÉQUIPEMENTS |
| Alimentation électrique monophasé de 200 à 240 VCA (±10%) @ |
| 50/60Hz, 15A |
| Conditions d'alimentation en air 100 livres par pouce carré au cfm 4 (mode couru standard) à 18 |
| cfm (chiffon de vide) (barre 7 @ 5 L/s à 12 L/s), |
| 12,7 millimètres (0.5") OD X 9,5 millimètres (3/8") ligne d'identification |
| Taille (à l'exclusion de la tour légère) 1494,10 millimètres (58,82") à 940 millimètres (37.0") |
| taille de transport |
| Profondeur de machine 1423,5 millimètres (56,04") |
| Largeur de machine 1196,0 millimètre (47.09") |
| Front Clearance minimum 508 millimètres (20.0") |
| Dégagement arrière minimum 508 millimètre (20.0") |
| Configuration de BTB 10 millimètre (0.39") |
| Poids 797 kilogramme (1757 livres) de machine |
| Poids 1090,5 kilogramme (2404 livres) de Crated |
