Chefs multi Chip Mounter Machine automatique de machine de carte PCB SMT de Yamaha YS24 72000 CPH

L'automation infinie Cie., Ltd est offre d'occasion et les machines reconditionnées de SMT, une de nos machines comportées et disponibles de SMT est la Superbe-haut-vitesse modèle de Yamaha YS24 Compact Mounter modulaire avec deux ensembles de têtes multi étroites du lancement 10 en ligne. Le modèle de Yamaha YS24 est équipé d'un système de reconnaissance composant adopté du modèle YS12. Yamaha YS24 Mounter ultra-rapide a une configuration rigide de deux-poutre de double-commande et conçoit avec un double système de convoyeur d'étape. Cette machine de montage ultra-rapide est compatible avec de grandes cartes électronique superbes (PCBs). Les becs de mounter de Yamaha YS24 SMT sont communs avec le « YS12 » et « YS100 » pour assurer la facilité supérieure de l'entretien.

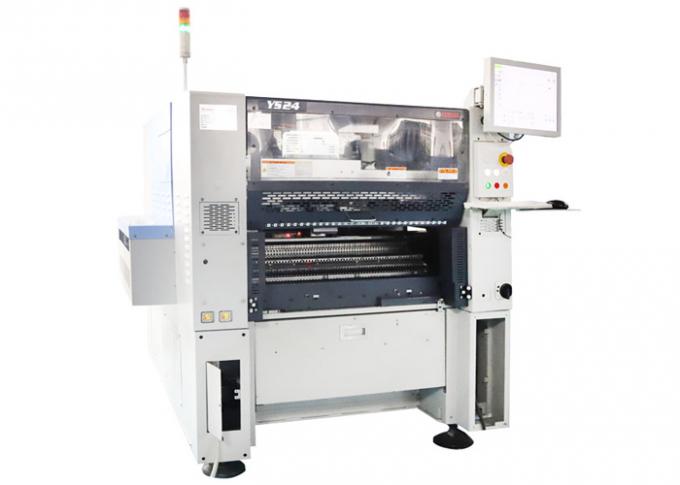

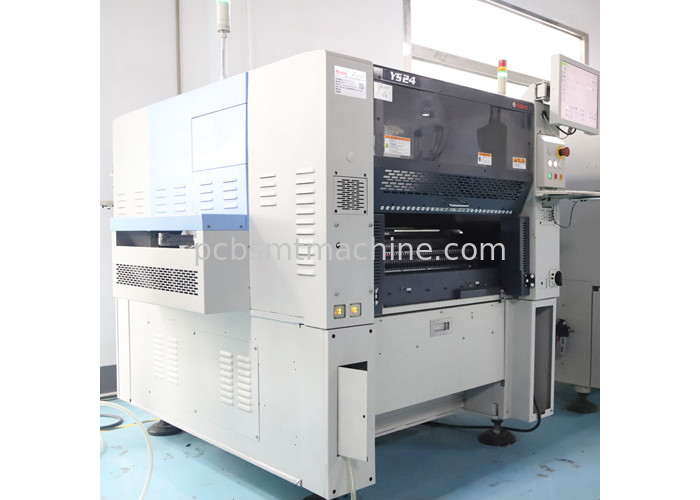

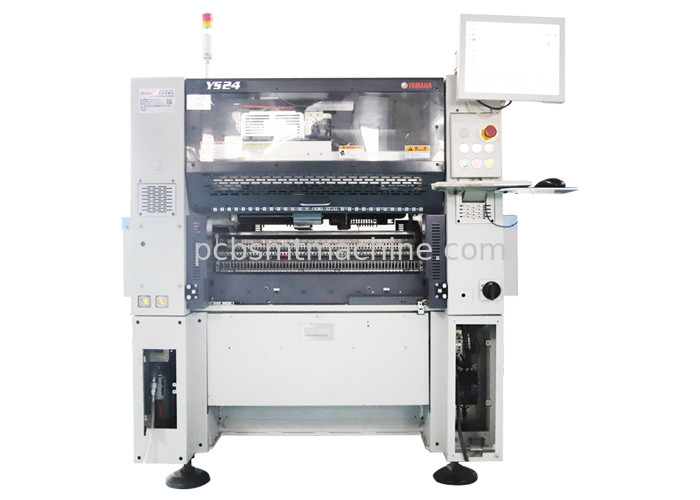

Yamaha YS24

Caractéristiques

Capacité de montage supérieure de 72 000 CPH (0,05 sec. /chip : Dans des conditions idéales comme établi par le moteur de Yamaha)

• Incorpore deux ensembles de têtes multi étroites du lancement 10 en ligne
• Équipé d'un système de reconnaissance composant adopté avec YS12
• Configuration entièrement rigide de deux-poutre de double-commande
• « Double convoyeur d'étape » developpé récemment adopté

La productivité la plus élevée de la région du monde

• Dimensions externes compactes de la largeur de 1,254mm et de la profondeur de 1,687mm réalisées. Ceci a eu comme conséquence la productivité exceptionnelle de secteur de 34 000 CPH par mètre carré, approximativement double que du « YS12 ».
• Compatible avec de grandes cartes électronique superbes (PCBs)
• En plus d'être compatible avec PCBs pour de grands dispositifs à panneau plat d'écrans et d'éclairage de LED, grand PCBs industriel, et d'autres types de PCBs, il est également compatible avec grand PCBs superbe (L700 X W460mm).

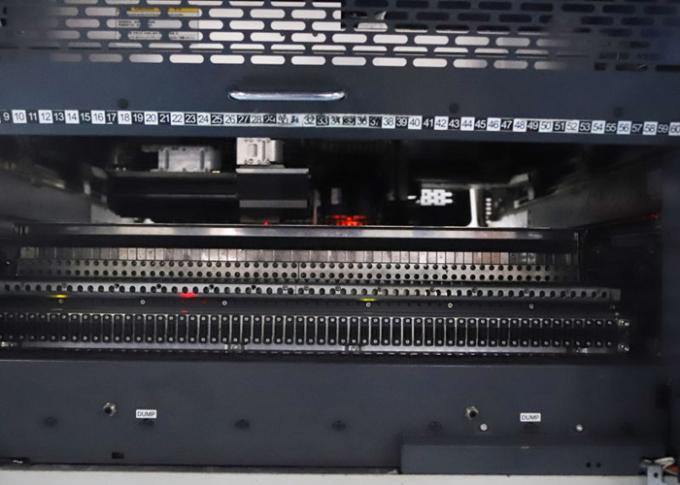

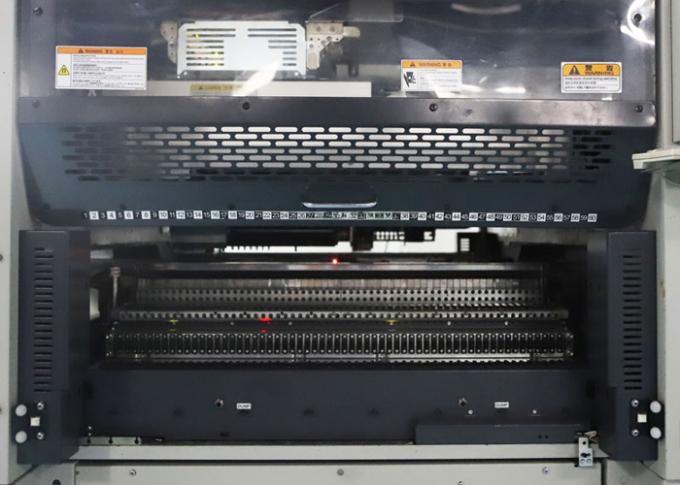

Dispositif composant d'approvisionnement avec la facilité d'emploi supérieure l'efficacité et de travail

• Le dispositif d'approvisionnement adopte le type à voie unique « conducteur de solides solubles ». Mince, léger, et contrat, ce conducteur de bande est électrique et commandé par un micro-ordinateur pour réaliser la facilité de travail supérieure. Un maximum de 120 unités peut être installé.
• Le système compact et léger de chariot de conducteur réalise l'efficacité installée élevée.
• Un coupeur de bande intégré facilite la disposition facile des bandes de rebut vides.

La qualité de montage élevée a garanti

• Les « IMPERS », ou le système multiple de compensation d'exactitude, a été adoptés. Il compense les divers facteurs qui changent l'exactitude d'une façon complexe et à facettes multiples, garantissant une exactitude de montage constante de ±0.05mm.
• La fourniture standard d'une fonction de vue de côté, d'une fonction de détection de montage composante d'orientation, et d'une fonction de diagnostic de bec d'individu assure la qualité et la fiabilité de montage très élevées.

Rapport réel d'opération accru par facilité de l'entretien

• Des becs communs avec le « YS12 » et « YS100 » ont été adoptés pour assurer la facilité supérieure de l'entretien.
• La fourniture standard d'une « station de coup » permet autonettoyant de l'axe de bec, réduisant la quantité de travaux d'entretien.

Réalise la facilité d'emploi supérieure

• La conception d'affichage graphique avec la facilité d'emploi supérieure a été adoptée. Un facile à regarder et facile de comprendre l'interface homme-machine réalise l'opération très facile.
• Des rapports plus élevés de fonctionnement et le contrôle de qualité supérieur sont soutenus par le logiciel comme « Y.FacT » et « option informatique ».
• Un de quatre langues d'affichage (Japonais, anglais, chinois, ou de Coréen) peut être choisi selon l'emplacement où l'unité est installée.

Sécurité et considérations environnementales

• Le dispositif est compatible avec l'inscription *4 de la CE pour assurer la conception sûre de dispositif, lui permettant d'être marquée autour du monde.
• Compatible avec une source d'alimentation en air de 0.45MPa.

Inscription de la CE : Le nom du dispositif de témoin de marque se conforme aux exigences de sécurité pour des dispositifs installés et utilisés dans la région européenne.
